Регуляторы давления прямого действия 21ч4нж

Регуляторы давления прямого действия "после себя" и "до себя" с поршневым приводом и внутренним импульсным механизмом фланцевые чугунные на ру = 1,6 Мпа

Регуляторы давления прямого действия "после себя" и "до себя" с поршневым приводом и внутренним импульсным механизмом фланцевые чугунные 21ч4нж предназначаются для трубопроводов, транспортирующих воздух и другие газообразные неагрессивные среды при температуре до 300° С.

К трубопроводу присоединяются при помощи фланцев, размеры которых установлены ГОСТ 1235—67. Регуляторы устанавливаются на горизонтальном трубопроводе вертикально, регулировочным винтом вверх.

Регулятор снабжен фильтром, который необходимо периодически очищать. Степень неравномерности действия регулятора составляет 0,065 МПа от первоначально настроенного отрегулированного давления.

Допускаются следующие значения нечувствительности регулятора: для Dy=25 мм — 0,07 МПа; для Dy= 50 мм и Dy=80 мм—0,05 МПа. Корпус и крышка изготовляются из чугуна, золотник и седло—из стали 20X13, мембрана — из коррозионностойкой стали 12Х18Н9Т, прокладка — из паронита.

Регуляторы испытываются на прочность пробным давлением рпр = 2,4 МПа. При tp = 300 С допускается рр = 1,3 МПа.

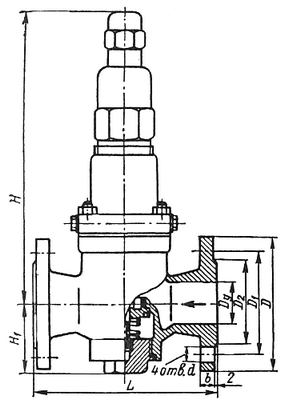

Технические характеристики регуляторов давления прямого действия 21ч4нж


Dy, мм

L

H

H1

KVy, м3

Масса, кг

мм

25

160

270

65

4

8,5

50

230

355

85

16

19,0

80

310

430

160

40

485
