Клапаны регулирующие двухседельные

Конкструкция клапанов регулирующих двухседельных

Регулирующие клапаны для агрессивных сред двухседельного типа имеют такую же конструкцию, как и регулирующие клапаны арматуры общетехнического назначения, но детали, соприкасающиеся с рабочей средой, изготовляются из коррознонностойких сталей. Некоторые конструкции имеют сильфонное уплотнение штока. Клапаны управляются дистанционно при помощи сжатого воздуха. Ниже приведены краткие технические характеристики, габаритные размеры и масса регулирующих клапанов, применяемых для агрессивных сред, из числа наиболее часто применяемых конструкций,

В регулирующих клапанах с мембранным исполнительным механизмом (МИМ) допускается порог чувствительности не выше 3 кПа. Регулирующие клапаны выпускаются с линейной или равнопроцентной пропускной характеристикой. При линейной характеристике диапазон изменения пропускной способности Dk— 7,5, при равнопроцентной—Dk = 18. Минимальная пропускная способность в пределах регулирования допускается не более 5% от Кvy.

Клапаны регулирующие сильфонные с пневматическим мембранным исполнительным механизмом фланцевые из коррозионностойкой cтали на ру = 4 МПа (табл. 14.8). Условные обозначения: 25нж14нжМ (НО) и 25яж16нжМ (НЗ).

Таблица 14.8. Габаритные размеры и масса регулирующих клапанов и 25нж14нжМ (НЗ)


Dy,мм

L

H

H1

h

D0

Kv100

Kv60

Масса, кг

мм

м3/ч

25

160

1010

170

120

310

200

16

10

48,5

40

200

1135

170

140

310

200

40

25

58

50

230

1135

170

160

310

200

63

40

64

80

310

1315

224

210

380

240

160

100

110

100

350

1690

275

280

460

320

250

160

169

150

480

1755

275

360

460

320

400

250

260




Предназначаются для трубопроводов, транспортирующих агрессивные среды при температуре до 250° С. Температура окружающей среды от — 30до+50° С. К трубопроводу присоединяются при помощи фланцев с размерами по ГОСТ 12823—67. Клапаны могут быть установлены в любом рабочем положении. Управляются клапаны дистанционно, при помощи сжатого воздуха. Полный ход плунжера происходит при изменении командного давления воздуха от 0,02 до 0,10 МПа.

Корпусные детали изготовляются из коррозионностойкой стали 10Х18Н9ТЛ, плунжер и седла — из стали 14Х17Н2, прокладка — из фторопласта-4. В качестве набивки используется ФУМ-В или фторопласт-4. Клапаны испытываются на прочность при пробном давлении рпр = 6 МПа. При температуре рабочей среды tp = 250° С Рр = 3,8 Мпа.

Клапаны регулирующие с пневматическим мембранным исполнительным механизмом фланцевые из коррозионностойкой стали на ру = 4 МПа (табл. 14.9).

 Таблица 14.9. Габаритные размеры и масса регулирующих клапанов 25нж40нжМ (НО) и 25нж42нжМ (НЗ) или И 65233 (НО) и И 65233 (НЗ)


Dy,мм

L

Н

h

KV100

KV60

Масса.

кг (с МИМ)

мм

м3/ч

25

160

530

120

250

16

10

24

40

200

650

140

310

40

25

40

50

230

660

160

310

63

40

42

80

310

860

210

380

160

100

86

100

350

1110

280

460

250

160

134

150

480

1170

360

460

630

400

184

200

600

1480

460

570

1000

630

416

250

730

1550

530

570

1600

1000

565

300

850

1610

610

570

2500

1600

816


Условные обозначения: 25нж40нжМ (НО) или И 65233 (НО) и 25нж42нжМ (НЗ) или И 65233 (НЗ). Предназначаются для трубопроводных систем, транспортирующих агрессивные среды при температуре до 200 или 300° С (в зависимости от материала сальниковой набивки и прокладки). Температура окружающей среды от —50 до +50° С.

Технические требования регламентированы ГОСТ 12893—67. К трубопроводу присоединяются при помощи фланцев с размерами по ГОСТ 12823—67. Клапаны могут быть установлены на трубопроводе в любом рабочем положении. Управляются клапаны дистанционно при помощи сжатого воздуха. Полный ход плунжера происходит при изменении командного давления от 0,02 до 0,10 МПа. На клапанах в процессе эксплуатации допускаются перепады давлений среды Δр.

Корпусные детали изготовляются из коррозионностойкой стали 10Х18Н9ТЛ или 10Х18Н12МЗТЛ, плунжер и седло — из стали 14Х17Н2 или 10Х17Н13МЗТ, прокладка — из паронита или фторопласта-4, в качестве набивки сальника используются пропитанный асбест, ФУМ-В или фторопласт-4. На прочность клапаны испытываются при пробном давлении рпр = 6 МПа. При температуре рабочей среды tp≤200° С рабочее давление рр допускается до 4 МПа, при tp = 300° С рp= 3,7 МПа.

Клапаны регулирующие с пневматическим мембранным исполнительным механизмом фланцевые из коррозионностойкой стали на ру = 6,4 МПа (табл. 14.10). Условные обозначения: 25нж48нжМ (НО) или И 65235 (НО) и 25нж50нжМ (НЗ) или И 65235 (НЗ). Предназначаются для трубопроводов, транспортирующих агрессивные среды при температуре до 200° С. Температура окружающей среды от— 40 до +50° С или от—30 до+50° С (в зависимости от типа исполнительного механизма).

Таблица 14.10. Габаритные размеры и масса регулирующих клапанов 25нж48нжМ (НО) или И 65235 (НО) и 25нж50нжМ (НЗ) или И 65235 (НЗ)

Dy мм

L

H

h

KV100

KV60

KV40

KV25

Масса, кг

мм

м3/ч

25

210

530

110

250

16

10

6,3

4

31

40

260

650

130

310

40

25

16

10

47

50

300

660

168

310

63

40

25

16

59

80

380

860

210

380

160

100

63

40

105

100

430

1090

265

470

250

160

100

63

166

150

550

1140

325

470

630

400

250

160

253

200

650

1455

435

560

1000

630

400

250

493

Примечание.

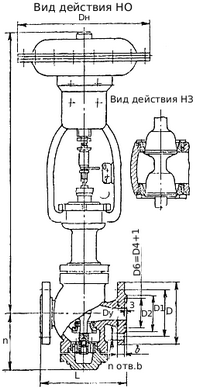

Обозначения размеров показаны на рисунке в табл. 14.9. Размеры D, D1, D2, D4, b, d

Технические требования регламентированы ГОСТ 12893—67. К трубопроводу присоединяются при помощи фланцев с размерами по ГОСТ 12823—67. Клапаны могут быть установлены на трубопроводе в любом рабочем положении. Управляются клапаны дистанционно при помощи сжатого воздуха давлением 0,25 МПа. Полный ход плунжера происходит при изменении командного давления воздуха от 0,02 до 0,10 МПа (подается в позиционер). На клапанах в процессе эксплуатации допускаются следующие перепады давлений среды Др:

Dy, им................    ≤40  ≥80
Др. МПа...............  ≤52  ≥1,2

Мембранный исполнительный механизм имеет дополнительные блоки в виде ручного дублера и позиционера.
Корпусные детали изготовляются из коррозионностойких сталей 10Х18Н9ТЛ, 10Х18Н12МЗТЛ, 15Х18Н12С4ТЮ и 5Х20Н25МЗД2ТЛ, плунжер и седла — из стали 14Х17Н2, 10Х17Н13МЗТ, 15Х18Н12С4ТЮ и 06ХН28МДТ, прокладка — из фторопласта-4, в качестве набивки сальника используется ФУМ-В. Клапаны испытываются на прочность при пробном давлении рпр = 9,6 МПа. При температуре рабочей среды tp ≤ 200° С рабочее давление рр допускается до 6,4 МПа, при tp = 300°С рр = 5,6 Мпа.
