Резцовые буровые коронки СМ

Коронки типа СМ

Буровые коронки типа СМ предназначены для бурения преимущественно малоабразивных, монолитных и перемежающихся горных пород; так как эти коронки предназначены для разбуривания широкого диапазона пород с различными механическими свойствами, они должны оснащаться резцами различной формы, значительно отличающимися по схемам размещения на торце короночного кольца, углом поворота и т.д.

Группа серийных резцовых коронок в отличие от ребристых имеет гладкий корпус и армируется резцами, имеющими в сечении форму квадрата (ранее коронки этого типа армировали резцами в форме восьмигранников или прямоугольных призм). Конус коронок длиной 75 мм состоит из гладкой части (длиной 35) для захвата ключом, резьбовой части (длиной 30 мм) и рабочего торца (длиной 10 мм) с промывочными каналами.

По форме и схеме размещения резцов коронки подразделяются на две группы:

  • с раздельным (СМ4)
  • групповым (СМ5 и СМ6) расположением резцов.

При этом резцы размещаются по торцу по двум или трем концентрическим окружностям. По этому признаку коронки могут быть двухрядные и трехрядные (СМ4, СМ5 и СМ6). Число зубков в коронках определяется принятой схемой их размещения и диаметром коронки.

В буровых коронках с одинаковым расположением резцов число зубков соответствует числу резцов. В коронках с групповым расположением резцов число зубков равно числу групп. При групповом расположении по окружности торца можно разместить большее число резцов и создать большего размера промывочные окна. Во всех коронках используется принцип расчленения забоя на зоны, разрушаемые отдельными резцами. Резцы в коронках располагаются группами, которые обеспечивают полное перекрытие забоя. В зависимости от типа коронок и их диаметра число групп различно. Число резцов в группах также различно и определяется их размерами.

Для повышения эффективности резания резцы в коронках устанавливают на различных уровнях относительно торца, при этом в процессе бурения образуется ступенчатый забой. При трехрядном расположении резцов наиболее выступающим является центральный (основной) резец, наименее выступающим - наиболее нагруженный резец, обрабатывающий стенку скважины: резец, обрабатывающий керн, занимает промежуточное положение.

Особенностью резцовых коронок является ориентированная установка резцов.

В коронках СМ5 резцы расположены вертикально, в коронках СМ4 и СМ6 - наклонно относительно оси коронки и развернуты на определенный угол относительно ее радиуса. Такое расположение резцов делает их более прочными. В коронках СМ4 и СМ6 резцы формы Г5107 и Г5108 ориентированы так, что их передние грани образуют двухгранные отрицательные передние углы. В коронках СМ5 группы резцов формы Г5108 установлены параллельно оси корпуса.


В настоящее время выпускаются коронки СМ4, СМ5 и СМ6, как наиболее универсальные.

Коронка СМ4 (ГОСТ 11108-70) армирована резцами из сплава ВК6 формы 75107 (ГОСТ 880-75).

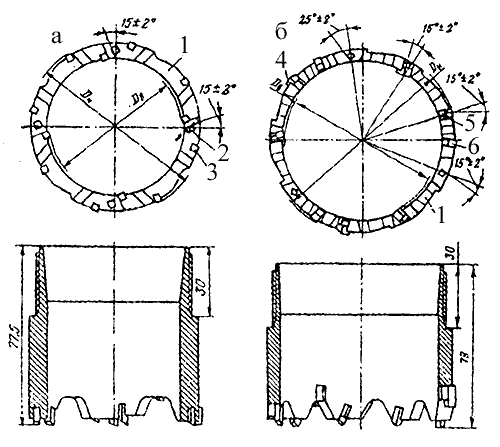

Рис. 2.10. Коронки СМ4 (а) и СМ6 (б).
1- корпус; 2 - центральный резец; 3 - наружный резец; 4 - дополнительный резец; 5 - основной резец; 6 - подрезной резец

Торец коронки (рис. 2.10, а) полностью перекрывается группой из трех резцов, расположенных в отдельных зубках по наружному и внутреннему диаметрам и в центре короночного кольца. Выступ резцов относительно торца различен, что вызывает образование в процессе бурения ступенчатого забоя. Центральные резцы выступают относительно торца на 4 мм, внутренние подрезные - на 3,5 и наружные - на 2,5 мм.

Резцы в коронках установлены под углом к забою и развернуты вокруг оси на угол от 15 до 25 град. Угол наклона отрицательный -15°. При таком расположении боковые грани резцов образуют двухгранно-отрицательный передний угол, что способствует повышению скорости бурения и износостойкости коронки, снижению их сколов и поломок.

Коронка СМ6 (ГОСТ 11108-70, см. рис. 2.10, б). Режущий торец коронок армируется твердосплавными резцами из сплава ВК6 формы Г5108 (ГОСТ 880-75). В отличие от коронки СМ5 резцы в коронке СМ6 ориентированы в пространстве в горизонтальной и вертикальной плоскостях, что улучшает условия резания породы. В горизонтальной плоскости центральные резцы развернуты под углом 15 град., подрезные – 10 град. Резцы имеют отрицательный передний угол, соответствующий 15 град., и расположены группами, обеспечивающими полное перекрытие забоя. Резцы в каждой группе устанавливаются на различной высоте относительно торца коронки. В процессе бурения на забое образуются уступы.
В коронках СМ6 по сравнению с коронками СМ5 больше дополнительных подрезных резцов, что позволяет использовать их при бурении более твердых и абразивных пород.

Коронка СМ9 создана в результате работ СКБ «Геотехника» по модернизации коронок группы СМ-СТ; ею заменяются коронки СМ4, СМ5 и СМ6. Коронки СМ9 предназначены для вращательного и вращательно-ударного колонкового бурения в однородных и перемещающихся малоабразивных монолитных и трещиноватых породах V-VII, частично VIII, категорий по буримости.

Учитывая многообразие геолого-технических условий, в которых возможно применение коронок СМ9, предусмотрено их изготовление в нескольких модификациях (табл. 2.38, рис. 2.11).

Таблица 2.38. Техническая характеристика твердосплавных коронок типа СМ9 конструкции СКБ «Геотехника» (по данным д. т.н. А.Т. Киселева)

Типораз мер коронок Диаметр, мм Число резцов Резьба (ГОСТ 6238 - 77) Масса, кг, не более
Наружный D/внутренний d базовая модель усиленная модель
СМ9 - 46 46/31 3 4 40 0,30
СМ9 - 59 59/44 4 5 52 0,42
СМ9 - 76 76/59 5 6 68 0,61
СМ9 - 93 93/75 6 8 84 0,83
СМ9 - 112 112/94 8 10 103 1,03
СМ9 -132 132/114 10 12 122 1,23
СМ9 - 151 151/133 10 12 141 1,42
СМ9 - 171 171/146 18 - 160 4,00
СМ9 - 197 197/172 18 - 186 4,20
СМ9 - 222 222/200 24 - 213 4,50
СМ9 - 248 248/222 30 - 238 5,00
СМ9 - 276 276/252 30 - 267 5,30
СМ9 - 327 327/302 30 - 319 6,00

Примечание:   По желанию потребителя коронки могут поставляться как с вертикальной, так и с наклонной (под углом) установкой резцов (см. рис. 2.11).



Конструктивные особенности коронок позволяют вести бурение с использованием промывочных жидкостей, в т.ч. глинистых растворов, с продувкой воздухом или призабойной циркуляцией, а также с применением гидроударных машин.

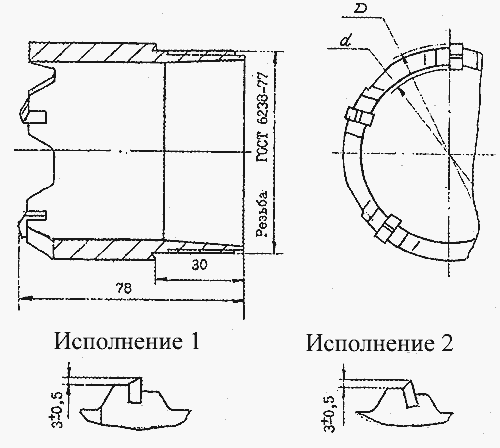

Рис. 2.11. Твердосплавная коронка типа СМ9 конструкции СКБ «Геотехника» (см. табл. 2.38).

Базовая модель предназначена для бурения преимущественно однородных монолитных пород V-VI, категорий, а усиленная (с большим числом резцов) для более твердых перемежающихся пород; модификация с расположением резцов под отрицательным углом к забою - для бурения трещиноватых разновидностей указанных групп горных пород. В период приемочных испытаний коронки СМ9 обеспечили ресурс, в 2 раза превосходящий ресурс заменяемых коронок.


Специализированная коронка СМ8 - модернизированная резцовая коронка, предназначенная для бурения геологоразведочных и инженерно-геологических скважин в породах III-IX категорий и позволяющая вести бурение как с применением промывочной жидкости, так и «всухую» для получения проб (образцов керна) с естественной влажностью.
Высокая эффективность бурения специальными коронками (ресурс на 35% выше, чем у серийных) достигается за счет прогрессивных конструктивных решений, а также вследствие применения новых марок и форм твердосплавных резцов (ВК6КС)*. По физико-механическим свойствам - пределу прочности при изгибе, плотности и твердости - сплав ВК6КС превосходит серийные твердые сплавы ВК6.

* Разработан СКБ «Геотехника» совместно с ВНИИ твердых сплавов
