Станок буровой СБГ-5

Станок буровой СБГ-5 предназначен для разведочного бурения на твердые полезные ископаемые алмазными или твердосплавными коронками вертикальных, горизонтальных или наклонных под любым углом скважин вращательным способом.

Станок буровой гидравлический СБГ-5 может использоваться в макроклиматических районах с умеренным климатом по ГОСТ 15150.

Станок изготавливается с приводом гидронасосов станка от электродвигателя. По требованию заказчика станок может изготавливаться с приводом гидронасосов станка от двигателя внутреннего сгорания.

Конструктивно станок буровой СБГ-5 состоит из бурового и энергетического блоков, шкафа и пульта управления.

Буровой блок представляет собой основание, на котором закреплена лебедка и шарнирно установлена мачта.

Мачта представляет собой сварную решетчатую конструкцию, состоящую из отдельных секций. В зависимости от используемых для бурения свечей длина мачты может изменяться. Врашатель перемешается по направляющим мачты с помощью гидроцилиндра.

Вращатель представляет собой двухступенчатый редуктор, на шпинделе которого смонтирован гидравлический патрон. Сменные кулачки патрона гидравлического позволяют применять ведущую штангу диаметром 63.5 мм, а также комплексы CCK-59. ССК-76 и иностранные буровые снаряды, например NQ (69.9 мм) HQ (88.9 мм).

На верхней секции мачты закреплен кронблок. Кронблок позволяет использовать двух и однострунную талевую систему.

Энергетический блок состоит из приводного двигателя, привода насосов гидравлических, маслобака и гидрооборудования (гидроклапаны, гидрораспределители, трубопроводы, фильтры).

Пульт управления расположен на отдельной стойке и связан с остальными блоками гидравлическими рукавами. На пульте управления расположены рукоятки управления станком, а также приборы показывающие усилие подачи и развиваемый крутящий момент вращателем.

В шкафу управления, кроме электрооборудования станка бурового имеются автоматические выключатели и контакторы для дополнительного технологического оборудования и освещения буровой установки.

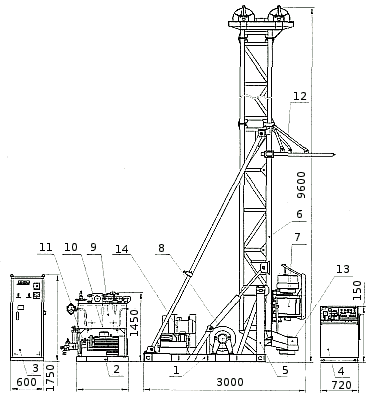

Общий вид станка представлен на рисунке



Станок буровой СБГ-5: 1-блок буровой; 2-блок энергетический; 3-шкаф управления; 4-пульт управления; 5-основание; 6-мачта с кронблоком; 7-врашатель; 8-лебедка грузовая; 9- маслобак; 10-приводной двигатель; 11-привод гидронасосов; 12-свечеприемник***; 13-трубозажимное устройство***; 14-насос буровой НБ-160/6,3*** (*** - оборудование в стандартную комплектацию не входит и поставляется по отдельному заказу)



Техническая характеристика бурового станка СБГ-5

Наименование

Значение

Блок буровой



Грузоподъемность на крюке, т

5*

Наибольшее тяговое усилие на крюке кН (т.с.)

80(8,0)*

Угол наклона (от вертикали), градус

0-90

Длина свечи, не менее, м

6

Номинальная глубина скважины, м

800

Скорость навивки каната, м/с

0-2,8

Усилие подачи,
максимальное. кН (т.с.)

вверх

80(8)

вниз

35 (3.5)

Скорость подачи, м/с

при бурении

0-0.08

при проведении спускоподъемных операциях вращателем

0-0.36

Ход подачи, мм

3200

Крутящий
момент. Нм (кгс)

номинальный

1 скорость

2050 (205)

2 скорость

800(80)

максимальный
(кратковременный)

1 скорость

2800 (280)

2 скорость

1100 (110)

Частота вращения,
об/мин

1 скорость

0-275**-550

2 скорость

0-700**-1600

Внутренний диаметр шпинделя, не менее мм

95

Зажимной патрон

Пружинно-гидравлический

Блок энергетический



Тип приводного двигателя

Дизельный

Электрический

Мощность эксплуатационная, не менее, кВт

80

55

Номинальная частота вращения, мин

1500

1500

* - значение при двухструнной оснастке талевой системы;
** - до указанной частоты вращения шпинделя сохраняется максимальный крутящий момент.
