Насосные штанги

Технические характеристики насосных штанг

Для передачи возвратно-поступательного движения от привода к плунжеру скважинного насоса используется колонна насосных штанг. Она собирается из отдельных штанг, соединяемых муфтами.

Насосные штанги представляют собой стержень круглого поперечного сечения с высаженными концами, на которых располагается участок квадратного сечения и резьба. Резьба служит для соединения штанг с муфтами, а участок квадратного сечения используется для захвата штанги ключом при свинчивании и развинчивании резьбового соединения (рис. 4.31).

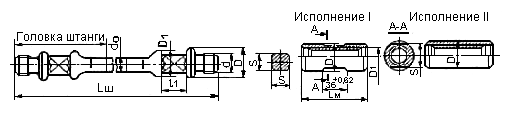

Рис. 4.31. Штанга и муфта

Основными характеристиками насосных штанг являются: диаметр по телу штанги d0 и прочностная характеристика штанги - величина приведенного допускаемого напряжения [σ]. У нас в стране штанги выпускаются диаметром 16, 19, 22, 25 мм, а допускаемое напряжение, для наиболее широко распространенных марок сталей, составляет 70...130 МПа. В небольших количествах выпускаются штанги с допускаемыми напряжениями 150 Мпа.

Указанные величины по сравнению с аналогичными прочностными показателями сталей, применяемых в машиностроении, ниже и определяются условиями работы колонны штанг - циклическим нагружением в коррозионно-активной среде, ускоряющей процесс усталостного разрушения штанг.

Выпускаются штанговые муфты: соединительные типа МШ для соединения штанг одного размера и переводные типа МПШ для соединения штанг разного размера.

Муфты каждого типа изготавливаются в исполнении I с «лысками» под ключ и в исполнении II без «лысок».

Муфты каждого типа большей частью изготавливаются из углеродистой стали марок 40 и 45. Предусматривается также изготовление муфты из легированной стали марки 20Н2М для применения в тяжелых условиях эксплуатации.

Для увеличения долговечности штанг, уменьшения воздействия на них коррозионной среды (пластовой жидкости) они подвергаются термической обработке и упрочнению поверхностного слоя металла. Наиболее часто используется следующий вид термообработки: нормализация, закалка объемная, закалка ТВЧ. Поверхностное упрочнение обеспечивается за счет дробеструйной обработки, обкатки роликом. Основная цель поверхностного упрочнения - создание снимающих напряжений в поверхностном слое материала. Кроме того, поверхность штанг покрывают лаками или металлами, стойкими к воздействию окружающей среды.

Для регулирования положения плунжера относительно цилиндра скважинного насоса используют короткие штанги - «метровки» длиной 1000...3000 мм. Длина обычной штанги 8000 мм.

Особенностью штанг является накатка резьбы. Для сборки ступенчатой колонны из штанг различных диаметров используют переводные муфты МПШГ, позволяющие соединять штанги диаметрами 16 и 19, 19 и 22, 22 и 25 мм. Соединительные муфты изготавливают с лысками и без лысок.

В зависимости от условий работы применяют штанги, изготовленные из сталей следующих марок:

  • для легких условий работы - из стали 40, нормализованные;
  • для средних и среднетяжелых условий работы - из стали 20НM, нормализованные;
  • для тяжелых условий работы - из стали марки 40, нормализованные с последующим поверхностным упрочнением тела штанги по всей длине токами высокой частоты (ТВЧ) и из стали ЗОХМА, нормализованные с последующим высоким отпуском и упрочнением тела штанги по всей длине ТВЧ;
  • для особо тяжелых условий работы - из стали 20НМ, нормализованные с последующим упрочнением штанги ТВЧ.

Колонна штанг - один из наиболее ответственных элементов установки, работающей в наиболее напряженных условиях. Прочность и долговечность штанг, как правило, обусловливает подачу, как всей установки, так и максимальную глубину спуска насоса. Обрыв штанг вызывает простои и необходимость подземного ремонта. Разрушение колонны штанг происходит, как правило, либо при разрыве тела штанги, либо при разрушении резьбовых соединений.

Наиболее часто обрывы штанг происходят вследствие усталости металла, в результате переменных нагрузок, концентраций напряжений, коррозионности среды. Усталостное разрушение штанг обычно начинается с поверхности образованием микротрещины. Поверхность излома имеет характерный вид: она состоит из двух зон - мелкозернистой и крупнозернистой. Усталостное разрушение штанг ускоряется переменными нагрузками, концентрацией напряжений и воздействием коррозионной среды, поэтому выбор допускаемых напряжений для штанг представляет собой важную задачу.

На долговечность резьбовых соединений большое влияние оказывает плотность контакта торцов муфты, ниппеля и насосной штанги. При свинчивании резьбовых соединений муфта - штанга должен обеспечиваться контакт между торцами при максимальной нагрузке на штанги.

Необходимо отметить, что наиболее приемлемыми для затяжки резьбовых соединений являются механические ключи с гидро- и электроприводом, позволяющие свинчивать штанги со строго определенным моментом.

Важнейшее условие безаварийной работы колонны штанг - их прямолинейность. Так, при стреле прогиба штанги, равной 0,5d, растягивающие напряжения увеличиваются в 5 раз. Для искривленных и сильно искривленных скважин применяют шарнирные муфты. Благодаря наличию двух шарниров муфта может изгибаться в двух взаимно перпендикулярных плоскостях. Применение подобных муфт позволяет уменьшить напряжения, возникающие в результате изгиба, а также нормальные силы, обусловленные трением штанг о насосно-компрессорные трубы.

Помимо штанг со сплошным сечением применяют полые штанги для привода скважинного насоса с использованием внутрискважинной депарафинизации, деэмульсации, ингибирования - в этих случаях по внутренней полости штанг подается с поверхности к насосу соответствующий химический реагент. Кроме того их используют для отбора продукции при одновременно-раздельной эксплуатации пластов, а также при необходимости подъема пластовой жидкости с повышенной скоростью, например для предотвращения образования песчаных пробок.

Наиболее распространена конструкция полых штанг с приваренной головкой, имеющей накатанную резьбу для соединения штанг муфтами.

В настоящее время разработана конструкция полых штанг с наружным диаметром тела - 42 мм, внутренним - 35 мм. Материалы - сталь 45 или 35. Поверхность штанг обрабатывается ТВЧ и имеет твердость HRC 48...53. Головка приваривается к телу штанги.

Одним из важнейших требований к резьбовым соединениям колонны является обеспечение их герметичности.

Применение полых штанг требует применения специального устьевого оборудования: гибких шлангов или коленчатых шарнирных соединений, позволяющих отводить пластовую жидкость из перемещающейся колонны к неподвижному трубопроводу нефтепромыслового коллектора.

Расчет и конструирование колонны штанг

Во время двойного хода (цикла) нагрузка на штанги переменна, поэтому при расчете штанг на прочность исходят не из максимальных напряжений, определяющих статическую прочность, а из «приведенного» напряжения, учитывающего циклический характер приложения нагрузки:


                        (4.7)
