Шнеки

Применение шнеков

Шнек представляет собой трубу с навитой на ней спиралью (рис. 7.78, а). Спираль получают путем навивки стальной ленты, обычно толщиной 5 мм на винтовую оправку, которая вращается в шпинделе токарного станка. Спираль растягивают на трубе и приваривают. На конце трубы приваривают элементы соединения. Соединение может быть шестигранным с фиксированным пальцем, шпоночно-шлицевым, резьбовым.

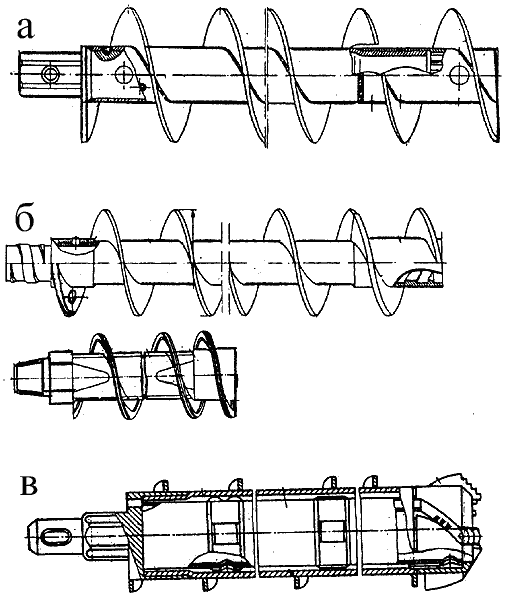

Рис. 7.78. Шнеки.
а — с шестигранным соединением; б — полые с резьбовым соединением; в — магазинный.

Параметры шнековой колонны должны обеспечивать подъем всей породы, разбуренной долотом на забое. В то же время скорость углубки при бурении не должна, во избежание пробок, превышать транспортных возможностей применяемых шнеков

Техническая характеристика буровых шнеков

В табл. 7.49 приведены соотношения основных конструктивных размеров шнеков, полученных с учетом теории шнековых транспортеров и принятых в практике работ. Диаметр трубы определяется исходя из прочности замкового соединения и необходимой ширины полосы, которая, в свою очередь, должна обеспечить размещение и удаление выбуренной породы.

Порода движется по шнеку вверх тем эффективнее, чем выше скорость вращения шнека, так как увеличивается центробежная сила частиц породы, перемещающая их к стенкам скважины, и при контакте с ней частицы перемещаются вверх. При бурении по абразивным породам для снижения износа шнеков на их наружную кромку наворачивается стальная полоса или выполняется наплавка твердого сплава. При высокой скорости бурения (для обеспечения более полного удаления разрушенной породы из зоны долота) над долотом помещают переходник с двухзаходной навивкой полосы. При этом большая часть породы попадает непосредственно на шнек без перетирания.

Таблица 7.49. Техническая характеристика буровых шнеков

Диаметр, мм Диаметр спирали, мм Отношение шага спирали к диаметру шнека Угол подъема спирали Длина шнека, мм Масса, кг
шнека трубы ширина шаг
90 50 20,0 75 0,83 14°40' 1552 11,1
120 60 30,0 75 0,62 1°17' 1554 14,7
135 73 26,0 100 0,74 13°16' 1550 31,6
135 60 37,5 100 0,74 12°16' 1250 13,7
146 60 43,0 100 0,69 12°17' 3000 44,0
180 73 53,5 125 0,69 12° 16' 1500 31,6
185 102 41,5 125 0,68 12°7' 2175 45,0
230 89 70,5 166,7 0,72 13° 1500 41,9
260 127 66,5 182 0,70 12°33' 2180 67,0
370 168 101,0 200 0,54 9°47' 2180 115,0
475 168 153,5 200 0,42 7°37' 2185 155,0

Полые шнеки

Полые шнеки с резьбовым соединением применяют при проходке скважин для откачки воды, отбора проб съемным керноприемником, при бурении с продувкой, для зарядки сейсмических скважин, закачки бетона под сваи. Соединения могут быть конусные или с ленточной резьбой с широким шагом (рис. 7.78, б).

Магазинные шнеки

Для отбора проб используется шнек с увеличенным диаметром трубы (магазинный шнек), в которую вкладывается разъемная керноприемная гильза, скрепляемая кольцами (рис. 7.78, в). Для сохранения общего диаметра скважины коронка имеет тот же диаметр, что и долото. Ввиду меньшей ширины навитой полосы (15—25 мм) углубка ведется с меньшей скоростью.
