Главная / Буровой инструмент для бурения скважин / Алмазный породоразрушающий инструмент/ Породоразрушающий инструмент из синтетических алмазов и сверхтвердых материалов

Породоразрушающий инструмент из синтетических алмазов и сверхтвердых материалов

Коронки типа КСК

Коронки типа КСК, армированные алмазами АСПК, позволяют бурить с высокими технико-экономическими показателями в разрезах, представленных горными породами различной твердости и абразивности с частой перемежаемостью. С учетом требований обеспечения механических скоростей на уровне твердосплавных коронок и проходок на коронку на уровне алмазных, а также с учетом возможностей буровых установок по созданию осевых нагрузок на буровые коронки установлено, что максимальное число торцевых режущих элементов из цилиндрических алмазов АСПК диаметром 4,5 мм составляет 20 - 24.

Алмазные коронки конструкции ИСМ

Алмазные коронки конструкции ИСМ НАН Украины.

Особенностью коронок ИСМ является использование термостойких монокристаллических алмазов марки АС-125Т и АС-160Т в объемном слое; штабиков славутича в качестве подрезных элементов, а также в объемном слое (в центральной части торца). Техническая характеристика коронок дана в табл. 2.22

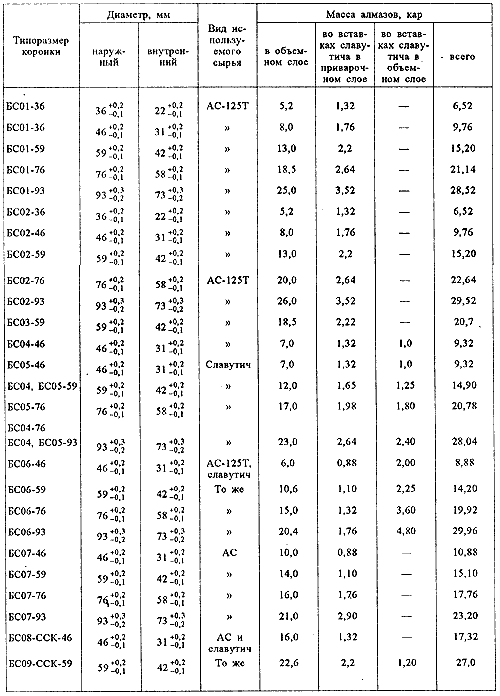

Таблица 2.22. Техническая характеристика алмазных коронок конструкции ИСМ, армированных синтетическими монокристаллическими алмазами (по Л. А. Бугаеву и др.)


Примечание: 1. Твердость матрицы коронок HRC 22-32. 2. Синтетические алмазы марки АС по ГОСТ 9206 - 80.


Опыт эксплуатации этих коронок показывает, что эффективное бурение ими обеспечивается при частоте вращения не менее 450-500 мин-1 и осевых нагрузках на 20-30% меньше, чем при работе серийными коронками с природными алмазами.

Рекомендуемые режимы бурения коронками конструкции ИСМ приведены в табл. 2.23.

Изменение нагрузок в указанных пределах необходимо для поддержания режущей способности коронки; нагрузку следует понижать при обнажении алмазов и высокой механической скорости бурения (свыше 4 м/ч) и, наоборот, ее следует увеличивать при зашлифовке торца коронки и падении механической скорости.

Таблица 2.23. Рекомендуемые режимы бурения коронками конструкции ИСМ

Наружный диаметр, мм Частота вращения, мин-1 Осевая нагрузка, кН Расход промывочной жидкости, л/мин
36 800 - 2400 2 - 5 10 - 20
46 600 - 1900 2,5 - 5 15 - 25
59 470 -1500 4 - 11 25 - 75
76 350 - 1150 10 - 15 40 - 100
93 300 - 950 10 - 18 60 - 100

Коронки врубового типа

ВИТРом разработаны буровые коронки нового поколения врубового типа для одинарных колонковых снарядов и комплексов со съемными керноприемниками, оснащаемые синтетическими поликристаллическими алмазами.

Особенностью коронок врубового типа является чередование врубовых и скважинно-кернообразующих секторов. При этом врубовые секторы превышают по высоте скважинно-кернообразующие сектора и образуют опережающий кольцевой забой (вруб). Общая площадь торца врубовой коронки, находящейся в контакте с горной породой, в 1,25-1,3 раза меньше соответствующей площади торца обычной коронки. Соответственно за счет этого возрастают удельные контактные нагрузки и механическая скорость бурения (в 1,3-1,5 раза).

По сравнению с твердосплавными типа СМ-4 и СА врубовые коронки обеспечивают рост ресурса в 12-15 раз и механической скорости в 1,7-2,5 раза.

Выпускаются коронки врубового типа ВИТРом под индексами KB, KPK, КСТМ диаметром от 59 до 151 мм (для одинарных колонковых снарядов) и КАСК-В (для комплексов ССК).
