Буровой станок СКБ-4

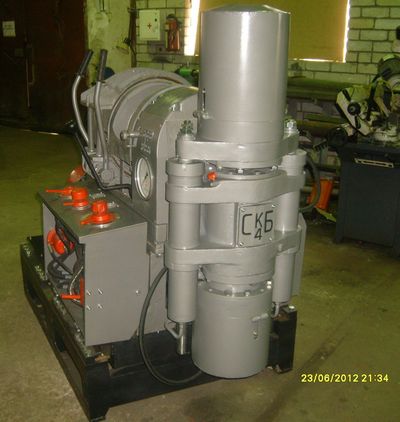

Продается станок СКБ 4



Буровой станок СКБ 4 предназначен для бурения с поверхности вертикальных и наклонных геолого - разведочных скважин вращательным способом.

Станок обеспечивает бурение геолого - разведочных скважин на наиболее выгодных режимах алмазными и твердосплавными коронками, чему способствует широкий диапазон скоростей вращения шпинделя от 155 до 1600 об/мин.

Для заказа нажмите кнопку или позвоните по тел. 8 965 629 64 55

Назначение бурового станка СКБ-4





Буровой станок СКБ-4 (рис. 1.4) является шпиндельным станком моноблочной компоновки с продольным расположением лебедки и системой гидравлической подачи бурового инструмента.

Для заказа нажмите кнопку или позвоните
по тел. 8 965 629 64 55


Рис. 1.4. Буровой станок СКБ-4: 1 - станина; 2 - рама; 3 - сцепление; 4 - рукоятка сцепления; 5 - рукоятка включения лебедки; 6, 9 - рычаги тормозов подъема и спуска; 7, 8 - тормоза подъема и спуска; 10 - рычаг коробки передач; 11 - лебедка; 12 - рукоятка раздаточной коробки; 13 - трансмиссия; 14 - указатель давления; 15 - вращатель; 16 - гидросистема станка с автоперехватом; 17 - дроссель; 18 - прибор управления; 19 - регулятор подачи; 20 - распределитель; 21 - цилиндр перемещения станка.

На станине собраны: электродвигатель, коробка передач со сцеплением от автомобиля ЗИЛ-131, раздаточная коробка с закрепленным на ее фланце вращателем, лебедка, тормоза спуска и подъема, маслонасос с индивидуальным электроприводом, пульт управления гидросистемой, маслобак, ручной маслонасос и цилиндр перемещения станка с гидрозамком. Станина установлена на раме, которая является основанием станка, соединяющимся с основанием буровой установки или каким-либо другим фундаментом с помощью анкерных болтов.

К особенностям станка относятся: высокая частота вращения шпинделя и рациональное распределение диапазона скоростей; плавность подачи бурового инструмента с помощью новой гидросистемы с напорным золотником и дросселем на сливе; возможность бурения снарядами со съемным керноприемником (для чего увеличен диаметр проходного отверстия шпинделя); оснащение усовершенствованной системой автоматического перехвата ведущей трубы в процессе бурения без остановки вращения; установка указателя давления на забой киловаттметра, которые обеспечивают достаточную информацию о технологическом процессе. В станке применены автомобильная коробка скоростей и муфта сцепления автомашины ЗИЛ-131, имеющие высокую надежность.

Буровые станки СКБ-4100; СКБ-4101; СКБ-4110 и СКБ-4120. Модернизация серийно выпускаемых буровых станков СКБ-4 заключалась в создании семейства модификаций станков повышенной надежности, отличающихся видом главного привода, типом вращателя и наличием привода для ударно-вращательного бурения.

Модификации имеют следующие преимущества:

  • улучшены условия работы буровой бригады;
  • расширены возможности применения оптимальных режимов бурения и спуско-подъема;
  • повышена надежность работы узлов;
  • станки находятся на сервисном обслуживанииза счет широкого диапазона выбора нужной модели, собранной из универсального набора типовых блоков (приводы, трансмиссии, вращатели, средства управления), рациональной комбинации блоков, разнообразию взаимозаменяемых однородных блоков, возможности использования как электродвигателя, так и дизельного привода - для всех конкретных условий бурения может быть получен высокий экономический эффект;
  • в результате применения электропривода с плавным регулированием частот вращения шпинделя и барабана лебедки СКБ-4110, наличия двух манометров, показывающих давление в верхних и нижних полостях цилиндров подачи существенно облегчено управление буровым станком;
  • уменьшен шум трансмиссии благодаря использованию косозубых шестерен;
  • повышена надежность бурового станка за счет: усиления узла траверсы вращателя, улучшения конструкции приводной муфты введением сменной шлицевой втулки повышенной твердости, использования в раздаточной коробке косозубых шестерен взамен прямозубых, применения дополнительного фильтра тонкой очистки масла в гидросистеме станка, использования в патронах трех легкозаменяемых кулачка с твердосплавным покрытием.



Буровые станки имеют следующие виды привода: СКБ-4100 (рис. 1.5) и СКБ-4101 - электродвигатель переменного тока со сцеплением и коробкой передач от автомобиля ЗИЛ-130; СКБ-4110-электродвигатель постоянного тока в комплекте с тиристорным преобразователем и позиционным переключателем; СКБ-4120 - дизельный привод со сцеплением и коробкой передач от автомобиля ЗИЛ-130.

Рис.1.5. Буровой станок СКБ-4100.

Вращатель станков с двумя гидропатронами и автоперехватом ведущей трубы. Трансмиссия: в станках СКБ-4100 и СКБ-4001 и -4120 - четырехскоростная коробка передач и двухскоростная раздаточная коробка для обеспечения 8 частот вращения шпинделя и 4 скоростей барабана лебедки; в станке СКБ-4110 - двухскоростная раздаточная коробка с двумя диапазонами регулирования частот вращения шпинделя и одним диапазоном частот вращения барабана лебедки.

В основной комплект поставки входят:

  • буровой станок одной из модификаций,
  • пульт управления,
  • выпрямитель (СКБ-4110),
  • магнитная станция,
  • дизельный привод (СКБ-4120),
  • шкаф электрический,
  • ЗИП к станку,
  • ЗИП к дизелю и генератору (СКБ-4120),
  • эксплуатационная документация.

Дополнительно, по отдельному заказу потребителя, поставляются: буровой насос НБ4-160/63, спуско-подъемный инструмент, электроагрегат 60 кВт.

Техническая характеристика станков СКБ-4100; СКБ-4101; СКБ-4110 и СКБ-4120 приведены в табл. 1.8.

Таблица 1.8. Сравнительные параметры станков 4-го класса

Параметры Тип станка
СКБ-4100 СКБ-4101 СКБ.4102 СКБ-4103 СКБ-4110 СКБ-4111 СКБ-4120 СКБ-4121 СКБ-4

Привод


Тип АД АД АД АД РЭП РЭП Д-144 Д-144 АД
Мощность, кВт 22 22 22+7,5* 22+7,5* 37 37 29 29 22

Лебедка


Тяговое усилие, максимальное, кН 26 26 26 26 26 26 26 26 26
Скорость намотки каната на барабан, м/с:
максимальная 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8
минимальная 0,45 0,45 0,45 0,45 0 0 0,45 0,45 0,45
Регулирование скорости намотки Дискретное 4 ск. Дискретное 4 ск. Дискретное 4 ск. Дискретное 4 ск. Плавное Плавное Дискретное 4 ск. Дискретное 4 ск. Дискретное 4 ск.

Вращатель


Крутящий момент, максимальный,
даН • м 127 200 127 200 116 183 121 200 127
Частота вращения шпинделя:
диапазон, об/мин 145-1500 145-1500 145-1500 145-1500 0-1500 0-1500 145-1500 92-950 155-1600
регулирование Дискретное 8 ск. Дискретное 8 ск. Дискретное 16 ск. Дискретное 16 ск. Плавное 3 ст. Плавное 2 ст. Дискретное 8 ск. Дискретное 8 ск. Дискретное 8 ск.
Усилие подачи шпинделя, кН:
       вверх 60 60 60 60 60 60 60 60 60
      вниз 40 40 40 40 40 40 40 40 40
Диаметр проходного отверстия
шпинделя, мм 55 (92)** 55 (92)** 55 (92)** 55 (92)* 55 (92)** 55 (92)** 55 (92)** 55 (92)** 55 (92)**
Длина хода подачи, мм 400 600 400 600 400 600 400 600 400

Дополнительные устройства


Автоперехват Есть Есть - - Есть - Есть - -
Гидропатрон 2 2 1 1 2 1 2 1 2
Привод УВБ Есть - Есть - - - - - -
Габаритные размеры станка (без маслостанции, шкафа управле­ния, преобразователя), мм:
         длина 1800 1800 2000 2000 2000 2000 4200 4200 1800
         ширина 1200 1200 1200 1200 1200 1200 1300 1300 1200
         высота 1 800 1 800 1 800 1 800 1 800 1 800 1 800 1 800 1 800

Масса, кг


Станок (без шкафа управления, преобразователя) 1800 1800 2000 2000 2100 2100 1600*** 1600*** 1800

Шкаф управления 200 200 200 200 200 200 - - 200
Преобразователь - - - - 312 312 - - -


Примечания. АД - асинхронный электродвигатель; РЭП - регулируемый электропривод постоянного тока; * привод ударно-вращательного бурения; ** указывается при заказе; *** без привода.
