Сигнализатор уровня ультразвуковой СУР-6

Назначение сигнализатора уровня ультразвукового СУР-6

Сигнализатор уровня ультразвуковой СУР-6 предназначен для сигнализации уровня (уровня раздела сред) различных жидкостей в двух точках технологических емкостей и управления производственными агрегатами и установками на объектах в зонах классов 0, 1 и 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории ИВ по ГОСТ Р 51330.11 температурной группы Т5 включительно согласно ГОСТ Р 51330.0.

Применяется в системах автоматизации производственных объектов нефтегазовой, нефтехимической, химической, энергетической, металлургической, пищевой и других отраслей промышленности в аппаратах с атмосферным или избыточным (до 2,0 МПа) давлением.

Датчики положения уровня, входящие в состав прибора, имеют взрывозащищенное исполнение, соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Особовзрывобезопасный» для взрывоопасных смесей категории ИВ по ГОСТ Р 51330.11, температурной группы Т5 по ГОСТ Р 51330.0, маркировку взрывозащиты «0ExiallBT5 X» по ГОСТ Р 51330.0.

Контролируемая среда

Нефть, нефтепродукты, растворители, сжиженные газы, кислоты, щелочи, другие агрессивные и неагрессивные среды, в том числе сильнопенящиеся, обладающие высокой плотностью и вязкостью. Стойкость к агрессивным средам определяется материалами, контактирующими с агрессивной средой - нержавеющая сталь 12Х18Н10Т, фторопласт-4.

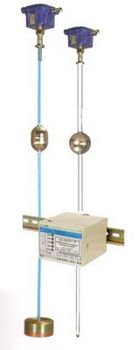

Состав прибора

  • датчик положения уровня ДПУ6А (жесткий чувствительный элемент) или ДПУ6МА (гибкий чувствительный элемент);
  • вторичный преобразователь ПВС5.
    Датчик ДПУ6А (ДПУ6МА) подключается к вторичному преобразователю ПВС5 с помощью двухпроводного экранированного кабеля. Датчики комплектуются поплавками типа II или IV (уровень), III или V (уровень раздела).

Принцип работы прибора

Контроль положения уровня продукта основан на измерении времени распространения в стальной проволоке короткого импульса упругой деформации. По всей длине проволоки намотана катушка, в которой протекает импульс тока, создавая магнитное поле. В месте расположения поплавка с постоянным магнитом, скользящего вдоль проволоки, в ней под действием магнитострикционного эффекта возникает импульс продольной деформации, который распространяется по проволоке и фиксируется пьезоэлементом, закрепленным на ней.

Измерение времени, прошедшего с момента формирования импульса тока до момента приема сигнала от пьезодатчика, позволяет вычислить расстояние до местоположения поплавка, определяемого положением уровня жидкости, и сравнить его с двумя программируемыми уставками срабатывания прибора.

Значения уставок выбираются пользователем на плате датчика с помощью линейки переключателей.

Установка прибора

  • Установка датчика на резервуаре осуществляется сверху на имеющемся или специально образованном посадочном месте. Максимальное отклонение оси датчика от вертикали ±5° для датчика с жестким чувствительным элементом и не более ±15° для датчика с гибким чувствительным элементом.
  • Вертикальность установки должна обеспечиваться посадочным местом, подготовленным потребителем.
  • Рекомендуется устанавливать датчик на втулку, входящую в комплект поставки датчика. Допускается использование других вариантов установки датчика по согласованию с предприятием-изготовителем.
  •  Установка ПВС5
       ПВС5 устанавливается в помещении с искусственным освещением для обеспечения возможности круглосуточной работы.
       В месте установки ПВС5 необходимо наличие внешнего источника питания + 24 В ± 10 %.
       Установка ПВС5 производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH &Со.

Габаритные размеры датчиков ДПУ6, ДПУ6М и вторичного преобразователя ПВС5
Схема соединения блоков прибора и внешних устройств

Комплектность поставки

В комплект поставки входят:

руководство по эксплуатации УНКР.407713.016 РЭ

1 шт.

паспорт УНКР.407713.016 ПС

1 шт.

комплект датчика

1 шт.

датчик положения уровня ДПУ6А (ДПУ6МА) УНКР.407533.063-01 (064-01)

1 шт.

паспорт УНКР.407533.063-01 (064-01) ПС

1 шт.

втулка УНКР.302639.001

1 шт.

заглушка УНКР.711100.001

1 шт.

прокладка УНКР.754176.002

1 шт.

комплект ПВС5:1 шт.

преобразователь вторичный сигнализатора ПВС5УНКР468157.068

1 шт.

паспорт УНКР.468157.068 ПС

1 шт.

Технические данные прибора

Основные технические характеристики прибора и условия эксплуатации датчиков и вторичного преобразователя даны в таблице 1.4.1.

Таблица 1.4.1.

Наименование параметра

ДПУ6А

ДПУ6МА

ПВС5

1

Длина чувствительного элемента

от 1,5 до 4 м

от 1,5 до 16 м

-

2

Температура контролируемой среды

от минус 45 до +65 °С
(по специальному
заказу до +120 °С)

от минус 45 до +65 °С
(по специальному
заказу до +100 "С)


3

Давление контролируемой среды

до 2,0 МПа

до 0,15 МПа

-

4

Плотность контролируемой среды

от 600
до 1500 кг/м3

от 600
до 1500 кг/м3


5

Маркировка взрывозащиты

0ExiallBT5X

0ExiallBT5X

[Exia]IIB

6

Степень защиты

IP68 по ГОСТ 14254

IP68 по ГОСТ 14254

IP20 по ГОСТ 14254

7

Климатическое исполнение

ОМ1,5 по ГОСТ 15150

ОМ1,5по ГОСТ 15150

УХ Л 4 по ГОСТ 15150

8

Температура внешней среды

от мину с 45
до +75 °С

от минус 45
до +75 °С

от +5 до +45 °С

9

Пределы изменения атмосферного давления

от 84

до 106,7 кПа

от 84 до 106,7 кПа

от 84

до 106,7 кПа

10

Тип атмосферы

III, IV (морская и
приморско-
промышленная)

III, IV (морская и
приморско-
промышленная)

II
(промышленная)

11

Срок службы

не менее 10 лет

не менее 8 лет

не менее 10 лет

12

Масса

не более 2,8 кг

не более 9,5 кг

не более 0,45 кг

13

Габаритные размеры

не превышают
145х215х (130+L*) мм

не превышают
145х215х (130+L-) мм

не превышают
100x77,5х 109,5 мм

* «L» - длина чувствительного элемента датчика.

Вязкость не ограничивается при отсутствии застывания контролируемой среды и отсутствии отложений на элементах конструкции датчика, препятствующих перемещению поплавка.

Верхний неизмеряемый уровень не более 0,24 м. Конкретное значение определяется геометрическими размерами поплавка.

Нижний неизмеряемый уровень не более (0,05 + Нпогр), м, при комплектации датчиком ДПУ6А, при комплектации датчиком ДПУ6МА - не более (0,1 + Нпогр), м, где Нпогр - глубина погружения поплавка, м.

Дискретность задания уровней срабатывания прибора Sc, м, в зависимости от длины чувствительного элемента датчика Ц м, составляет Sc=L/32. Срабатывание прибора происходит с гистерезисом от 0,01 до 0,04 м.

Пределы допускаемой абсолютной основной погрешности контроля уровня не более ±0,5 Sc, м.

Электрические параметры и характеристики.

  • Питание прибора осуществляется от внешнего источника питания напряжением - 24 В ± 10%.
  • Ток потребления прибора не более 100 мА.
  • По степени защиты от поражения электрическим током прибор относится к классу защиты III в соответствии с требованиями ГОСТ 12.2.007.0.
  • Электрическая изоляция при температуре окружающего воздуха от +15 до +35ºС относительной влажности от 30 до 80 % выдерживает в течение одной минуты без пробоя и поверхностного перекрытия испытательное напряжение:
       - между искробезопасными цепями и искроопасными цепями - не менее 1500 В, 50 Гц эффективное значение);
       - между выходными цепями и цепями питания - не менее 250 В, 50 Гц (эффективное значение).
  • Электрическое сопротивление изоляции в нормальных условиях между искробезопасными цепями и искроопасными цепями - не менее 20 МОм.
  • Электрическое сопротивление изоляции в нормальных условиях между выходными цепями и цепями питания - не менее 20 МОм.
  • Нормальное функционирование прибора обеспечивается при длине соединительного кабеля между датчиком и ПВС5 не более 1,5 км. Разрешается применение экранированных контрольных кабелей со следующими параметрами: Rкаб ≤ 200 Ом, Скаб ≤ 0,1 мкФ, Цаб ≤ 2 мГн.
  • Для повышения устойчивости датчика к промышленным помехам рекомендуется применять кабель - две витые пары в экране.
  • Время установления рабочего режима не более 15 с.
  • Прибор предназначен для непрерывной работы.
  • Предельные параметры ключей прибора на активной нагрузке:
      - коммутируемое напряжение постоянного или переменного тока не более 250 В;
      - допустимый ток коммутации ключа не более 1 А;
      - сопротивление ключа в замкнутом состоянии не более 1,2 Ом.
    Начальные состояния ключей задаются потребителем.
