Самозатачивающиеся коронки СА

Коронки типа СА

Предназначены для бурения преимущественно абразивных, монолитных, слаботрещиноватых (СА4) и перемежающихся пород.

В самозатачивающихся буровых коронках используются резцы с небольшой площадью сечения 1,8x1,8 мм (микрорезцовые) и 0,7x7,5 мм (тонкопластинатые), при бурении которыми площадь контакта резцов с породой практически не претерпевает никаких изменений, в связи с чем в процессе рейса поддерживается довольно высокая и стабильная механическая скорость.

Некоторое уменьшение ее в течение рейса происходит вследствие увеличения площади контакта опорных выступов - зубков, которые предохраняют резцы от поломок. Режущие вставки (пакеты) состоят из набора резцов, опорных установочных и оберточных пластин. Пакет в собранном виде припаивают к зубку коронки, который представляет собой выступ на торце короночного кольца трапецеидальной или прямоугольной формы с отверстием.

Резцы размером 1,8x1,8x15 являются основными, резцы формы Г5106 размером 1,5x3x12 - дополнительными подрезными и служат для лучшей калибровки скважины и керна по диаметрам.

Коронка армируется режущими вставками (пакетами) двух типов.

Режущая вставка типа I (рис. 2.12, а) состоит из трех основных резцов 5 и одного подрезного 2, который устанавливается с выпуском по наружному диаметру буровой коронки. В состав вставки входит односторонняя опорная пластина 4 и двухзубая установочная пластина 1. Вставка скрепляется оберточной пластиной 3.

Режущая вставка II (см. рис. 2.12, б) включает два основных резца 5 и два подрезных 2 с выступом по наружному и внутреннему диаметрам. В состав вставки входит также двухсторонняя опорная пластина 4 и трехзубая установочная пластина 1. Вставка скрепляется оберточной пластиной 3.

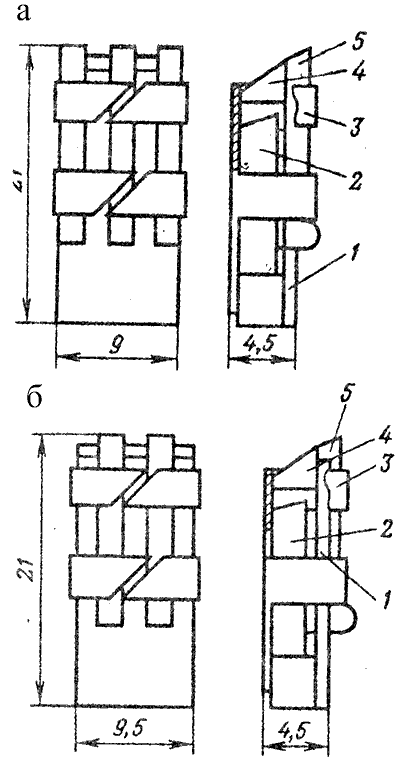

Рис.2.12. Режущие вставки (пакеты, типа Iа) и II(б)), армирующие твердосплавные коронки типа СА.
1 - установочная пластина; 2 - подрезные резцы; 3 - оберточная пластина; 4 - опорная пластина; 5 - основные резцы.

Выступ резцов по наружному и внутреннему диаметрам, обеспечивающим зазор между стенками коронки и скважиной или керном, равен 0,75 мм. Промывочные окна, как и профиль зубков, имеют прямоугольную форму.

Коронки СА5 и СА6 (рис. 2.13) разработаны взамен ранее выпускающихся коронок СА1, СА2 и САЗ. Эти коронки армируются режущими вставками двух типов; однако зубки коронки имеют не прямоугольную, а трапецеидальную форму. Во вставках типа I расположены три основных резца и два подрезных, в вставках типа II - два основных и один подрезной. Отличием является и то, что дополнительные подрезные резцы Г5106 выступают за контуры подрезных и основных резцов на 0,5 мм.

Рис. 2.13. Серийные твердосплавные коронки типа СА5 и СА6.
1 - режущая вставка II типа; 2 - то же, I типа; 3 - корпус.


Таким образом, пластины Г5106 совмещают функции подрезных и дополнительных подрезных резцов.

В процессе бурения подрезные резцы, опережая основные, прорезают концентрические канавки во внешней и внутренней окружностях кольцевого забоя. Так как они припаяны к боковой поверхности пластин, то не разрушаются под действием радиальных усилий, действующих на них со стороны стенок скважины и керна. Такие пластины освобождаются от действия радиальных усилий, так как не касаются стенок скважины и керна, поэтому они менее подвержены сколам. В связи с тем, что режущие вставки в коронках различны, кольцевой забой скважины полностью перекрывается твердым сплавом. Внутренний диаметр коронок равен внутреннему диаметру алмазных коронок. Зубки в коронках имеют высоту 10 мм. Режущие вставки выступают над торцом зубков на 6 ± 0,5 мм.

СКБ «Геотехника» намечена программа (до 2010 г.) дальнейшего совершенствования коронок для колонкового бурения пород средней твердости с учетом достижений в области создания новых типов твердых сплавов и синтеза алмазов (СА).

Основными задачами этой программы являются:

  • сокращение типажа твердосплавных коронок для бурения малоабразивных горных пород IV-VII категорий до 1-2 конструкций
  • модернизация ребристых коронок с целью их применения в галечниковых породах
  • исключение из типажа самозатачивающихся твердосплавных коронок СА5 и СА6 путем их замены коронками с синтетическими алмазами
  • совершенствование конструкций с СА и разработка импрегнированных коронок с крупными фракциями СА
  • совершенствование коронок для бурения инженерно-геологических и технических скважин с учетом необходимости перебуривания железобетонных конструкций
