Термоизолированные трубы типа ТТ 89/50

Характеристика термоизолированных труб

Для внедрения технологии добычи высоковязких нефтей с использованием метода закачки теплоносителей в пласт, специалистами АО «Удмуртнефть» и АО «Вакууммаш» разработана конструкция термоизолированных труб типа ТТ 89/50 (рис. 9.25) со следующими характеристиками.

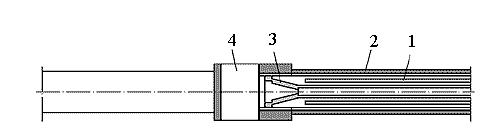

Рис. 9.25. Труба насосно-компрессорная (НКТ) термоизолированная:
1 — изоляция экранно-вакуумная; 2 — труба наружная; 3 — труба внутренняя; 4 — муфта

Техническая характеристика термоизолированных труб типа ТТ 89/50

Диаметр наружный, мм 89
Условный проход, мм 38
Тип присоединительный резьбы НКМ - 89
Рабочая температура, Сº 323
Рабочее давление, МПа 16
Тип изоляции экранно-вакуумный
Потери температуры на 1000м, Сº 27

Примечание: При испытаниях опытной партии потери составили 22 °С.

Эти же трубы и такой конструкции могут применяться при строительстве скважин на месторождениях, в разрезе которых имеются отложения многолетнемерзлых пород для предупреждения их растепления в период эксплуатации скважин. Освоен выпуск труб с различными покрытиями и другими изготовителями России.
