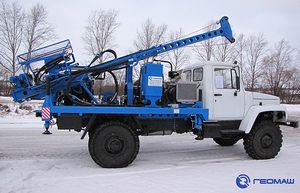

Буровая установка УГБ-001

Техническое описание буровой установки УГБ-001



Самоходная буровая установка УГБ-001 производства ОАО "Геомаш" предназначена для бурения инженерно-геологических, геологоразведочных, гидрогеологических и специальных технических скважин в породах до XII категории по буримости.

УГБ-001 монтируется на шасси ГАЗ-33081 «Садко», ГАЗ-33104 «Валдай», КамАЗ, Урал, ЗИЛ-34273Т «Бычок», гусеничный транспортер ГТ-ТБ, ГАЗ-34039, ТМ-130, МТЛБу, трактор трелевочный ТТ4М, самоходную гусеничную тележку, сани тракторные.

Привод гидросистемы УГБ-001 осуществляется от палубного дизельного двигателя Deutz (Германия) мощностью 55,1 кВт или от двигателя транспортной базы.

В зависимости от модификации буровая установка УГБ-001 комплектуется гидроприводной лебедкой планетарного типа с механическим управлением с функцией контролируемого "свободного сброса".

Вращатель установки - подвижный двухскоростной с гидроприводом, отводится в сторону с помощью гидроцилиндра.

Буровая установка УГБ-001 обеспечивает:

  • вращательное шнековое бурение диаметром до 300 мм
  • ударно-канатное бурение диаметром до 146 мм
  • вращательное колонковое бурение всухую твердосплавным инструментом диаметром до 151 мм
  • вращательное колонковое бурение с промывкой или продувкой твердосплавными коронками диаметром до 151 мм и
  • алмазным инструментом диаметром до 112 мм
  • бурение сплошным забоем с промывкой диаметром до 244,5 мм
  • ударно-вращательное бурение с продувкой диаметром до 250 мм

Технические характеристики буровой установки УГБ-001

Артикул УГБ-001
Привод двигателя автономный или от
двигателя шасси через КОМ
Ход подачи, м 2,2 - 5,2*
Усилие подачи, кгс
   - вверх 4000 - 6000*
   - вниз 2000 - 3000*
Частота вращения шпинделя, об/мин
   I диапазон 10 - 320
   II диапазон 10 - 710
Крутящий момент, кгм 350
Грузоподъемность лебедки, кгс
   - на прямом канате 1000
   - при 2-х струнной оснастке 2000
Тип лебедки гидроприводная планетарного
типа со свободным сбросом
Угол наклона скважины, к горизонту, град oт 50 до 90
Условная глубина бурения, м
   - шнеками, диаметром 135 мм 40
   - шнеками, диаметром 300 мм 12
   - с промывкой, диаметром 93 мм 300
   - с продувкой, диаметром 151 мм 80
   - с пневмоударниками, диаметром до 250 мм 30
   - ударно-канатное, диаметром 146 мм 35
*- в зависимости от модификации
