Буровая установка УБР 12

Назначение буровой установки УБР-12

Буровая установка УБР-12

Буровая установка УБР-12 (рис. 1.20) предназначена для бурения гидрогеологических, геологических и сейсмических скважин шнеками до глубины 50 м,  долотами  и  коронками с прямой промывкой до  200 м,  геологических шурфов шнеком до 20 м, водопоглощающих скважин с обратной промывкой до 100 м и ударно-канатным способом до 100 м.

Диаметры бурения: гидрогеологических, геологических, сейсмических скважин - 205 мм; геологических и сейсмических скважин с прямой промывкой – 152-93 мм; геологических шурфов - 1000 мм; ударно-канатным способом - 300 мм.

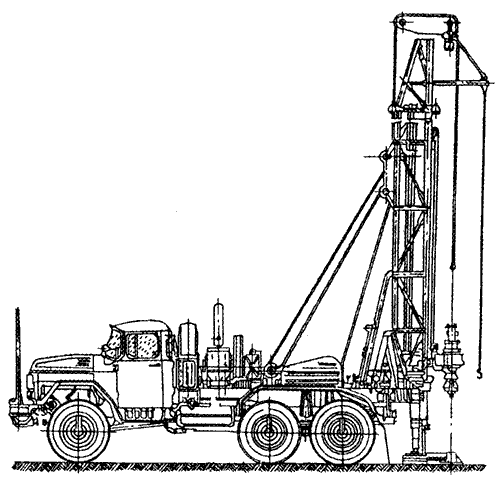

Рис.1.20. Буровая установка УБР-12.

Техническая характеристика установки приведена в табл. 1.25.

Таблица 1.25. Техническая характеристика буровой установки УБР-12

Параметры Значения параметров
Вращатель:
       тип
       ход вращателя, мм
       частота вращения, об/мин
       крутящий момент силы, даН . м
       максимальное усилие механизмаподачи, кН
               вверх
               вниз
        ход вращателя, мм


Подвижный
7000
от 15 до 268
15000


120
36,5
7000

Лебедка:
        тип
        грузоподъемность, кН
        канатоемкость, м

Фрикционная со свободным сбросом снаряда
25
200-300
Ударный механизм:
         тип
         масса снаряда, кг

Кривошипно-шатунный со свободным сбросом снаряда
500
Промывочные насосы, тип НБ-50 (один или два)
Мачта высотой, мм 9000


Примечание. Комплектация инструментом осуществляется по заявке дополнительно.
