Буровая установка УБСР 25 2М

Назначение буровой установки УБСР 25 2М

Буровая установка УБСР-25-2М

Буровая установка УБСР-25-2М предназначена для бурения скважин в валунно-галечных многомерзлых породах на россыпных месторождениях (рис. 1.26).

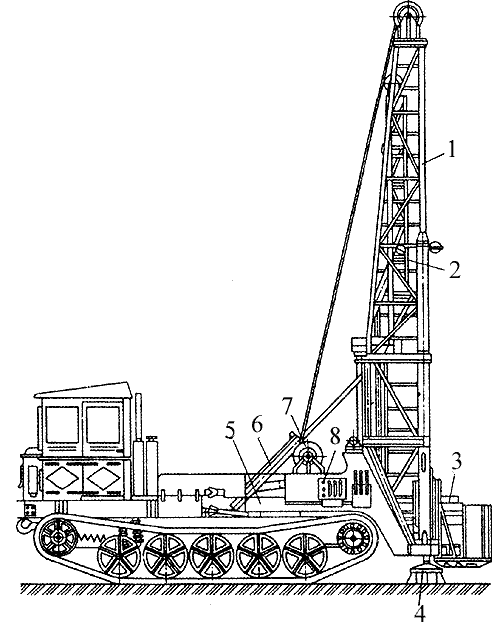

Рис. 1.26. Буровая установка УБСР-25-2М.
1 - мачта;  2 - укосина;  3 - ротор; 4 - винтовые домкраты; 5 - рама; 6 - гидроцилиндры;  7 – лебедка; 8 -  пульт управления.

 Начальный диаметр бурения - 720 мм, конечный - 340 мм. Транспортная база - трактор ТТ-4.

Техническая характеристика установки приведена в табл. 1.34.

Таблица 1.34. Техническая характеристика буровой установки УБСР-25-2М

Параметры Значения параметров
Грузоподъемность, кН 100
Глубина бурения, м 25
Диаметр бурения, мм:
        начальный
        конечный

720
340
Крутящий момент на роторе, кН • м 63
Усилие подачи, кН:
        вниз
        вверх

56
157
Частота вращения ротора, мин-1:
        вправо
        влево

5; 14; 40
8
Высота мачты, м 11
Масса установки, т 12,5
