Установка статического зондирования грунтов УСЗГ-20.01

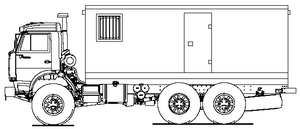

Установка УСЗГ-20.01 на шасси КАМАЗ-43118 6x6

Установка статического зондирования грунтов предназначена для определения параметров грунта (для исследования почв) путем задавливания в грунт и последующего подъема рабочего оборудования, закрепленного на штангах. Тип рабочего оборудования устанавливает заказчик. В качестве рабочего оборудования могут применяться различные зонды и пробоотборники.

Установка состоит из рамы, фургона, механизма залавливающего, рабочего и вспомогательного оборудования, а также взаимосвязанных гидравлической, пневматической и электрической систем.

Основным элементом является задавливающий механизм, состоящий из механического клинового (или гидравлического) захвата и двух гидроцилиндров. Рама является базовым узлом установки, на котором располагаются все механизмы и системы установки статического зондирования грунтов. Устойчивость установки при работе обеспечивают четыре выставленных гидроопоры, которые устанавливаются по углам рамы. В передней части фургона (по ходу движения) расположен пульт управления, с которого производится управление гидроопорами, гидроцилиндрами залавливающего механизма, зажимом пневматическим, а также контроль давления в гидросистеме.

В фургоне имеются два окна, две двери для обеспечения возможности входа в фургон с обеих сторон, две съемные металлические лесенки. Стены фургона с теплоизоляцией, имеется обогреватель, работающий на дизельном топливе, которое отбирается от системы питания дизеля.

Технические характеристики установки УСЗГ-20.01 на шасси КАМАЗ-43118 6x6

Модель

УСЗГ-20.01

Конструкция рабочего оборудования

задавливающий механизм, состоящий из механического клинового (или гидравлического захвата и двух гидроцилиндров)

Скорость рабочего вдавливания, м/мин

0-2,1

Глубина задавливания, м

зависит от состояния почвы

Скорость быстрого вдавливания, м/мин

0-6,1

Усилие рабочего вдавливания, кг

0-17700

Усилие быстрого вдавливания, кг

0-14100

Скорость рабочего подъема, м/мин

0-1,6

Скорость быстрого подъема, м/мин

0-4,6

Усилие рабочего подъема, кг

0-31400

Усилие быстрого подъема, кг

0-18800

Место управления

пульт управления в фургоне

Способ управления

ручной

Опорный контур гидроопор, м:
продольный х поперечный


4,91x1,93

Полная масса установки, не более, кг

20900

Габаритные размеры установки
(длина х ширина х высота), мм

8645x2500x3735

Максимальная скорость передвижения, км/ч

80

Базовое шасси:

Модель

КАМАЗ-43118

Двигатель:

Модель

740.30 (Евро-2)

Тип

дизельный с турбонаддувом и ОНВ

Максимальная мощность, л. с. (кВт), при 2200 об/мин

260 (191)
