Установка УДС-1М

Технические характеристики установки УДС-1М для депарафинизации

Установка УДС-1М (рис. 6.29) для депарафинизации труб скребками предназначена для механической очистки от парафина подъемных труб фонтанных, компрессорных и оборудованных погружными электронасосами нефтяных скважин.

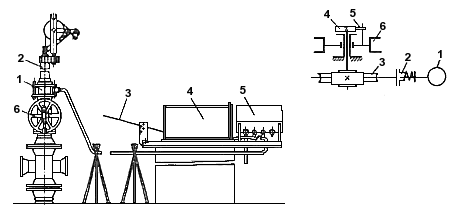

Рис. 6.29. Установка УДС-1М и ее кинематическая схема: а - УДС-1М: 1 - индукционный датчик; 2 - лубрикатор; 3 - проволока; 4 — лебедка; 5 - станция управления; 6 - скребок с грузом; б - кинематическая схема: 1 - электродвигатель; 2 - муфта; 3 - редуктор червячный; 4 - храповое колесо; 5 - храповик; 6 - барабан

Установка включает в себя лебедку со станцией управления ЦИКЛ-М для спуска и подъема скребка, лубрикатор для ввода в канал подъемных труб скребка с грузом при спуске его в скважину, индукционный сигнализатор положения СПИ-0,1 для остановки установки после возвращения скребка в верхнее исходное положение, скребок с грузом для снятия парафина с поверхности колонны насосно-компрессорных труб.

Лебедка предназначена для спуска и подъема скребка и состоит из серийного редуктора, электродвигателя, соответственно прикрепленных к вертикальной и горизонтальной плитам рамы.

Барабан лебедки насажен свободно на неподвижную втулку рамы и через храповый механизм, состоящий из храповика и храпового колеса, соединен с валом редуктора.

Храповой механизм предназначается для защиты скребковой проволоки от сматывания. При спуске скребка электродвигатель вращает вал редуктора с храповым колесом против часовой стрелки. Под действием груза проволока натягивается и барабан лебедки также вращается против часовой стрелки. Храповик, прикрепленный к ступице барабана лебедки, упирается в зуб храпового колеса, частота вращения вала редуктора и барабана выравнивается, и электродвигатель выполняет роль регулятора скорости спуска.

При остановке скребка натяжение проволоки уменьшается и, несмотря на вращение вала редуктора, вследствие проскальзывания храповика по зубьям храпового колеса барабан остается в покое и разматывание проволоки предотвращается.

Механизм укладки проволоки прикреплен к горизонтальной плите рамы.

Привод механизма укладки осуществляется барабаном лебедки через специальное устройство, которое за один оборот барабана поворачивает зубчатое колесо, жестко сидящее на валу механизма укладки, на один зуб. На валу на одной и той же длине нарезаны правая и левая резьба. На резьбовую часть вала насажен направляющий ролик, который за один оборот барабана перемещается на один диаметр скребковой проволоки. На другом конце вала механизма укладки нарезана левая резьба, по которой перемещается счетчик глубины спуска скребка. По достижении заданной глубины счетчик глубины спуска давит своим упором на микропереключатель, и система автоматики переключает электродвигатель на подъем. При подъеме скребка барабан вращается по часовой стрелке, храповик все время упирается в крутую грань зуба храпового колеса. В случае застревания скребка срабатывает датчик предельной нагрузки, двигатель останавливается, и на панели управления включается аварийный сигнал.

Для регулирования скорости при спуске скребка вручную (аварийный случай) предусмотрен тормоз. Вручную скребок поднимают при помощи рукоятки.

Быстроходный вал редуктора соединяется с валом электродвигателя при помощи муфты предельной нагрузки, которая при натяжении проволоки усилием 0,8...1 кН через датчик давит на толкатель микропереключателя и включает электродвигатель. При этом на панели управления включается аварийный сигнал. Панель управления для обеспечения автоматического и полуавтоматического режимов работы установки устанавливают на раме лебедки со стороны электродвигателя.

Лубрикатор предназначен для ввода в канал подъемных труб скребка с грузом при спуске его в скважину. После окончания цикла очистки скребок с грузом находится в лубрикаторе до начала следующего цикла. Лубрикатор представляет собой трубу с фланцем на нижней части и резьбовой головкой на верхнем конце, в которую монтируют самоуплотняющийся сальник. Сальник при помощи системы рычагов и роликов автоматически ослабляется или сжимается в зависимости от натяжения скребковой проволоки.

Скребок представляет собой конструкцию из двух пластин, имеющих возможность раздвигаться по наклонным пазам. На пластинах с противоположных сторон и на разных высотах приварены скребковые ножи.

Груз выполняют в виде заостренного прутика, длина которого в зависимости от дебита скважины может составлять от 1000 до 2000 мм.

В качестве гибкого элемента, связывающего скребок с лебедкой, применяют оцинкованную канатную проволоку диаметром от 1,6 до 2 мм с пределом прочности 16 · 10-3 МПа.
