Копровая установка УГМК-12

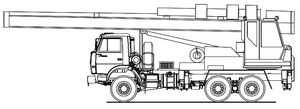

Универсальная копровая установка УГМК-12 на шасси КАМАЗ-53228 6x6

Универсальная копровая установка УГМК-12 предназначена для производства свайных работ, для забивки пробных железобетонных и металлических свай при геологических изысканиях в промышленном и гражданском строительстве, а также для погружения в грунт вертикальных и наклонных свай производственных и сельскохозяйственных зданий (сечение свай 350x350 мм, длина до 12 м, масса до 3750 кг).

Копер обслуживает строительные объекты в радиусе до 200 км. При переезде с объекта на объект копровое оборудование складывается в транспортное положение без разборки, снятия молота и применения грузоподъемных механизмов. Поворотно-выдвижная платформа осуществляет одновременную забивку нескольких свай, не меняя положения базового автомобиля, что позволяет увеличить площадь рабочей зоны и обеспечивает точный подвод сваи к точке забивки.

Комфортабельная и безопасная кабина оператора оборудована обогревателем, вентилятором, эргономическим креслом и дистанционным пультом управления.

Преимущества УГМК-12: поворотная платформа (забивка свай в секторе 180°); осевое выдвижение мачты на 800 мм; применяются тяжелые дизельные молота СП 76 и СП 6ВМ; четыре выносных аутригера; навесная часть копра сталь S 600 QL1 производства Швеция; копер выполняет функцию только забивки свай; при замене мачты на мачту с бурильным устройством и вращателем, имеющим крутящий момент Мкр=1,4 тּм, может выполнять бурение скважин глубиной 8 м, диаметром бурения 0,36; 0,5; 0,63; 0,8 м, грузоподъемность кранового оборудования 5 т.

Технические характеристики универсальной копровой установки УГМК-12 на шасси КАМАЗ-53228 6x6

Модель

УГМК-12

Максимальная длина забиваемых свай, м

12

Производительность свай в смену, шт

20 —30

Количество обслуживающего персонала, чел

3

Привод механизмов установки

гидравлический

Угол поворота платформы в плане, град

18

Продольное перемещение платформы, м

до 0,8

Максимально допустимый угол стройплощадки, не более, град

3

Полная высота (до оси блока) копра, м

18,7 ±0,3

Грузоподъемность на двух канатах, не более, т,
-на канате для подъема молота/сваи


5,5/5,5

Тип ходовой части

пневмоколесный

Рабочие наклоны мачты, не более, град:
-вперед/назад


12 (1:4,72)/12 (1:4,72)

Полная высота (до оси блока) копра, м

18,7 ±0,3

Ширина направляющих мачты, мм

360±5

Давление в гидроцилиндр, МПа (кгс/см2)

10 (100)

Скорость подъема молота и сваи, м/мин

16,5

Молот дизельн. с ударной частью, т

0,6; 1,25; 1,8; 2,5

Размер опорн. контура аутригеров, мм

4100x5600

Полная масса установки, не более, кг

24000

Габаритные размеры установки (длина х ширина х высота), мм:
-в рабочем положении
-в транспортном положении


10200x2500x19000
12950x2500x3950

Максимальная скорость передвижения, км/ч

40

Базовое шасси:

Модель

КАМАЗ-53228

Двигатель:

Модель

740.31 (Евро-2)

Тип

дизельный с турбонаддувом и ОНВ

Максимальная мощность, л.с. (кВт), при 2200 об/мин

240 (176)
