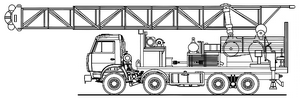

Установка УПА-60А на шасси TRUCK-Z-6540 8x4
Установка подъемная УПА-60А предназначена для освоения и ремонта скважин.
Установка УПА-60А производит следующие операции:
- переезд по дорогам общего пользования, ведомственным дорогам и от скважины к скважине;
- спуско-подъемные операции с насосно-компрессорными трубами и насосными штангами;
- разбуривание цементных пробок;
- ловильные и другие работы по ликвидации аварий на скважине.
Установка подъемная смонтирована на шасси TRUCK-Z-6540 и включает в себя: трансмиссию, буровую лебедку, мачту с талевой системой, гидроротор для свинчивания-развинчивания труб и вспомогательного разбуривания, гидросистему, систему управления, рабочую площадку с укрытием, полати с лестницами и укрытием и систему аварийной эвакуации с полатей. Имеются резервные приводы на ротор буровой и насос промывочный.
Мачта — телескопическая, наклонная, с ограничителем выдвижения верхней секции и отбойным щитом, с системой дистанционного подъема и системой сигнализации выдвижения и посадки верхней секции мачты.
Лебедка — однобарабанная с цепным приводом, двухленточным тормозом, дисковыми шиннопневматическими муфтами и маслонаполненной трансмиссией на приводе.
Усилитель тормоза — пневматический. Ротор с гидроприводом — с приводом от гидромотора МН 250/160. Вал привода бурового ротора — для цепной передачи. Раскрепитель резьбовых соединений труб — гидравлический. Привод на насос промывочный — для карданного вала.
Технические характеристики установки УПА-60А на шасси TRUCK-Z-6540 8x4
|
Модель |
УПА-60А |
|
Допускаемая нагрузка на крюке, кН (т.е.) |
600 (60) |
|
Число скоростей лебедки |
8 |
|
Скорость подъема талевого блока,
м/с: |
0,12 |
|
Высота мачты от земли до оси кронблока, м. |
22 |
|
Длина свечи поднимаемой колонны труб, м |
16 |
|
Талевая система: |
3x4 |
|
Нагрузка, кН (т.с.): |
750 (75) |
|
Максимальный момент силы на столе ротора, кНм (кгсּм) |
9000 (900) |
|
Проходное отверстие стола ротора, не менее, мм |
142 |
|
Давление в гидросистеме, не более, кгс/см2 |
150 |
|
Отбираемая мощность вала привода бурового ротора, кВт (л. с.) |
100 (136) |
|
Усилие на штоке раскрепителя резьбовых соединений при давлении 6 МПа
(60 кгс/см2), кН (т.с.) |
50 (5) |
|
Габаритные размеры установки в транспортном положении, мм: |
14000x2500x4300 |
|
Полная масса установки, кг |
27350 |
|
Базовое шасси: | |
|
Модель |
КАМАЗ-6540 |
|
Двигатель: | |
|
Модель |
740.30 (Евро-2) |
|
Тип |
дизельный с турбонаддувом |
|
Максимальная мощность, л. с. (кВт), при 2200 об/мин |
260 (191) |
