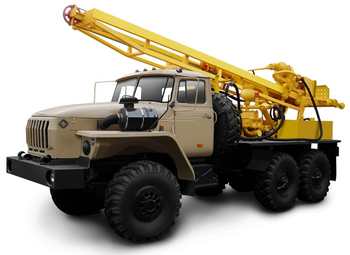

Буровая установка УРБ 2Д3

Назначение буровой установки



Буровая установка УРБ 2Д3 производства ЗАО "Машиностроительный завод им. В. В. Воровского" предназначена для бурения вращательным способом с промывкой, продувкой, ударно-вращательным способом погружным пневмоударником и шнеками скважин различного назначения, в том числе водозаборных.

Перемещающийся по мачте вращатель с гидравлическим приводом совместно со специальным элеватором используется для свинчивания и развинчивания бурильных труб и выполнения спуско-подъемных операций.

Спуско-подъемные операции и подача бурового инструмента на забой скважины производятся при помощи гидроцилиндра подачи, что обеспечивает оптимальное давление на забой, в том числе и при бурении пневмоударниками и позволяет вести высокоэффективное бурение по породам любой крепости.

Управление установкой гидрофицировано и осуществляется с пульта управления. Обслуживают установку два человека.

Буровая установка УРБ 2Д3 монтируется на шасси Урал-4320 или КАМАЗ-43114 (УРБ-2А2Д с узлами установки УРБ-2Д3).

Комплектация установки

  • НБ-50
  • НБ4-160/63 (с коробкой передач или без нее)
  • AtlasCopco XAVS 136

Дополнительное оборудование

  • буровой инструмент и оборудование (буровые трубы, замки, переходники, коронки и т.д.)
  • комплект оборудования для комплекса КГК (бурение с гидроприводом керна)
  • комплект приспособлений для наклонного бурения
  • пневмоударный инструмент AtlasCopco
  • прицеп

Технические характеристики буровой установки

Диаметр бурения, мм
  гидрогеологических скважин 450
    в мягких породах 294
    в твердых породах 190
  конечный геофизических скважин с промывкой 118
  конечный структурно-поисковых скважин с продувкой 118
  конечный структурно-поисковых скважин с промывкой 93
  начальный структурно-поисковых и геофизических скважин с промывкой 190
  шнеками 150
Допускаемая нагрузка на крюке (элеваторе), кН (кгс) 63 (6300) не более
Скорость подъема бурового снаряда, м/с 0...1,25
Условная глубина бурения, м
  геофизических скважин
    с продувкой 30
    с промывкой 100
  гидрогеологических скважин 150
  структурно-поисковых скважин с промывкой 300
  шнеками 30
Габаритные размеры в транспортном положении, мм 8330.000x2500.000x3980.000
Габаритные размеры в рабочем положении, мм 8530.000x2500.000x8380.000
Масса установки, кг 13830.000
