Буровая установка УРБ 4Т

Назначение буровой установки



Буровая установка УРБ 4Т производства ЗАО "Машиностроительный завод им. В. В. Воровского" предназначена для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведки месторождений твердых полезных ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, а также бурения водозаборных и взрывных скважин. Бурение производится вращательным способом с промывкой или продувкой скважины или шнеками.

Перемещающийся по мачте вращатель с гидравлическим приводом совместно со специальным элеватором используется для свинчивания и развинчивания бурильных труб и выполнения спуско-подъемных операций. Спуско-подъемные операции и подача бурового инструмента на забой скважины производятся при помощи гидроцилиндра подачи, что обеспечивает оптимальное давление на забой, в том числе и при бурении пневмоударниками и позволяет вести высокоэффективное бурение по породам любой крепости.

Управление установкой гидрофицировано и осуществляется с пульта управления. Обслуживают установку два человека.

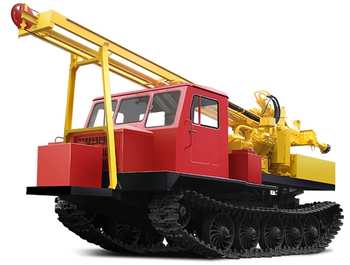

Буровая установка УРБ 4Т смонтирована на раме трелевочного трактора ТТ-4М или Т-147.00 и приводится в действие от его дизельного двигателя.

На установку могут монтироваться узлы УРБ-2Д3 (УРБ-4Т с узлами установки УРБ-2Д3).



Технические характеристики буровой установки УРБ 4Т

Диаметр бурения, мм
  конечный геофизических скважин с промывкой 118
  конечный структурно-поисковых скважин с продувкой 118
  конечный структурно-поисковых скважин с промывкой 93
  начальный структурно-поисковых и геофизических скважин с промывкой 190
  шнеками 150
Допускаемая нагрузка на крюке (элеваторе), кН (кгс) 46 (4600) не более
Рабочее давление в гидросистеме, МПа (кгс/см2) 10(100)±5%
Скорость подъема бурового снаряда, м/с 0...1,2
Условная глубина бурения, м
  геофизических скважин
    с продувкой 50
    с промывкой 100
  структурно-поисковых скважин с промывкой 300
  шнеками 30
Габаритные размеры в транспортном положении, мм 7850.000x2750.000x3980.000
Габаритные размеры в рабочем положении, мм 6920.000x2750.000x8325.000
Масса установки, кг 17500.000
