Устройства для цементирования скважин типа УСЦ и УСЦ1

Техническая характеристика устройств УСЦ и УСЦ1

Устройства типов УСЦ и УСЦ1 предназначены для ступенчатого цементирования скважин при наличии зон поглощения в интервале подъема тампонажного раствора за обсадной колонной (рис. 5.22).

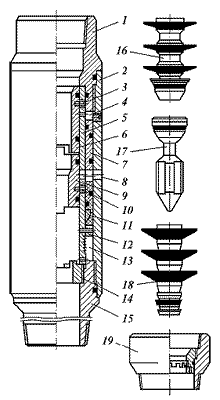

Рис. 5.22. Устройство типа УСЦ и УСЦ1 для ступенчатого цементирования скважин: 1 – переводник верхний; 2 – корпус; 3, 10 – винты срезные; 4 – камера верхняя; 5 – гильза; 6 – втулка верхняя; 7 – золотник; 8 – отверстия циркуляционные; 9 – втулка нижняя; 11 – фиксатор; 12 – кольцо; 13 – камера нижняя; 14 – кольцо упорное; 15 – переводник нижний; 16 – пробка верхняя; 17 – пробка падающая; 18 – пробка нижняя; 19 – патрубок с упорным кольцом Конструктивная простота устройства сочетается с надежностью его работы в процессе цементирования скважины.

Устройства типа УСЦ разработаны и выпускаются для обсадных колонн диаметром от 140 до 273 мм, а типа УСЦ1 – для колонн диаметром от 299 до 340 мм. Технические характеристики устройств типов УСЦ и УСЦ1 приведены в табл. 5.15. Эффективность применения устройства подтверждена при цементировании скважин на месторождениях Западной Сибири.

Таблица 5.15 Технические характеристики устройств типов УСЦ и УСЦ1

Тип устройства Диаметр обсадной колонны по ГОСТ 632, ìì Наружный диаметр устройства, мм Внутренний диаметр устройства, мм Длина устройства в рабочем положении, мм
УСЦ-140 139,7 173 121-124 950
УСЦ -146 146,1 178 127-130 950
УСЦ -168 168,3 200 147-150 950
УСЦ -178 177,8 209 157-160 950
УСЦ -219 219,1 250 195 1150
УСЦ -245 244,5 273 220 1150
УСЦ -273 273,1 305 250 1150
 УСЦ 1-299 298,5 335 275 1030
