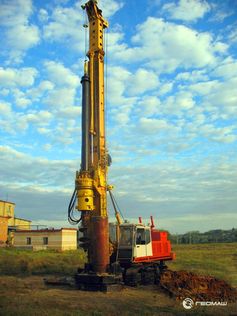

Cвайная буровая установка УСГ-010

Описание свайной буровой установки УСГ-010



Впервые в России российским производителем создана свайная буровая установка с телескопической келли-штангой и обсадным буровым столом собственной разработки.

Свайная буровая установка роторного типа УСГ-010 производства ОАО "Геомаш" предназначена для бурения скважин при сооружении буронабивных и буросекущих свай для выполнения фундаментных работ в промышленном и гражданском строительстве.

Четырехсекционная телескопическая бурильная штанга, обеспечивает передачу крутящего момента и осевой нагрузки  от подвижного ротора и может использоваться со шнековыми и ковшовыми бурами без использования дополнительных переходных элементов.

Конструкция буровой установки обеспечивает бурение неустойчивых влагонасыщенных грунтов под защитой колонны инвентарных труб, погружение и извлечение которых осуществляется вращателем, и в сложных геологических условиях -  обсадным столом, входящим в комплект установки, строительство «стены в грунте» путем сооружения ряда буросекущих свай.

УСГ-010 монтируется на гусеничной тележке экскаватора и приводится от его маршевого двигателя.

УСГ-010 обладает техническими характеристиками,  не уступающими зарубежным аналогам, а также оптимальным соотношением цены.

Технические характеристики буровых установок типа УСГ010



Артикул

УСГ-010

Наибольший крутящий момент на роторе, кНм (кгс*м)

140 (14000)

Максимальный диаметр бурения, мм

1500

Максимальный диаметр бурения с обсадным столом, мм

1000

Глубина бурения, м

24*

Установка монтируется:

на шасси гусеничного экскаватора
ЭО-4225А и приводится от его
маршевого двигателя

- Двигатель

ЯМЗ-238ГМ2, дизельный,
четырехтактный, 8-цилиндровый

- Эксплуатационная мощность привода, кВт

125

Наибольшая осевая нагрузка на роторе, кН (кг)



   - вверх

120 (12000)

   - вниз

100 (10000)

Ход подачи вращателя, мм

4500

Частота вращения, об/мин

0-30

Скорость подачи, вверх/вниз, м/с

0,4/0,3

Угол наклона мачты, назад/вперед/вправо/влево, град

15/5/3/3

Основная лебедка



  - грузоподъемность, кг

10000

  - диаметр троса, мм/длина, м

22/68

Вспомогательная лебедка



   - грузоподъемность, кг

8000

   - диаметр троса, мм/длина, м

18/40

Габаритные размеры установки в рабочем положении



   - высота, мм

18460

   - ширина, мм

3200

   - длина (с обсадным столом), мм

7800

   - масса установки с келли-штангой, кг

45500

Габаритные размеры установки в транспортном положении



   - высота, мм

3650

   - ширина, мм

3200

  - длина, мм

7750

  - масса, кг

32600

  - ширина гусеницы, мм

750

Телескопическая келли-штанга



Длина келли-штанги, мм:



   - в разложенном состоянии

26500

   - в сложенном состоянии

10600

   - соединение с инструментом, квадрат, мм

200 х 200

   - масса келли-штанги, кг

4000

Обсадной стол



   - наибольшее усилие извлечения обсадных труб, кН (кг)

850 (85000)

   - наибольший крутящий момент, кНм (кгс*м)

800 (80000)

   - максимальный диаметр применяемых обсадных труб, мм

1000

   - комплектуется вставками для обсадных труб, мм

880, 800, 750, 620

   - высота/ширина/длина, мм

1214/1920/3190

   - масса обсадного стола, кг

6000

* - возможно увеличение глубины бурения за счет применения келли-штанг различных типоразмеров
