Установка вакуумного водопонижения УВВ-ЗА-6КМ

Технические характеристики установки вакуумного водопонижения



Установка вакуумного водопонижения УВВ—ЗА—6КМ предназначена для строительного осушения грунтов с коэффициентом фильтрации 0,1—2,0 м/сутки (мелкозернистые, пылеватые и глинистые пески, супеси, илы, лессы) и в отдельных случаях с коэффициентом фильтрации 2,0—15,0 м/сутки (мелкозернистые, иногда среднезернистые пески).

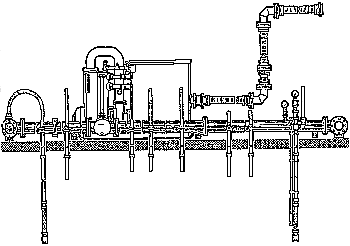

Установка УВВ—ЗА—6КМ состоит из всасывающей системы и насосного агрегата.

Всасывающая система включает в себя всасывающий коллектор, иглофильтры, соединительные рукава, блок приемный и переходный рукав для воды и воздуха.

Насосный агрегат - единый блок, смонтированный на раме и включающий центробежный насос, эжекторную кассету и циркуляционный бак, стабилизатор потока, клапан регулирующий и эжектор грязевой.

Определяющей особенностью установки является ее способность откачивать из всасывающего коллектора и иглофильтров воздух, попадающий туда в случае значительного снижения уровня грунтовых вод.


Максимальная производительность, л/с
   - по воде 12,5
   - по воздуху, не более 6,2

12,5
6,2
Предельная высота подачи воды, м До 20
Максимальный вакуум в коллекторе, Па (м) 93200 (9,5)
Количество коллекторных звеньев длиной 6 м Ду— 146 мм, шт. 14
Длина звена иглофильтра, м 8,5
Количество иглофильтров, шт. 100
Насосный агрегат
   - насос центробежный консольный моноблочный, тип
   - мощность электродвигателя агрегата, кВт
   - габариты агрегата (длинаХширинаХвысота), мм
   - масса насосного агрегата, кг

6 КМ
15
1940Х780Х1400
765
Масса установки, т 6,5
