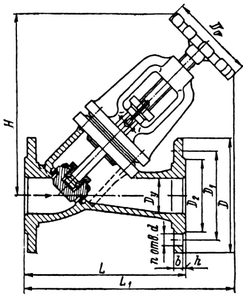

Вентили запорные прямоточные 15с58нж

Фланцевые стальные запорные прямоточные вентили на ру = 1,6 МПа

Фланцевые стальные запорные прямоточные вентили 15с58нж предназначаются для установки на трубопроводах, транспортирующих воду, пар и другие жидкие и газообразные среды при температуре до 425° С.Вентили могут устанавливаться на трубопроводе в любом рабочем положении.

К трубопроводу они присоединяются при помощи фланцев по ГОСТ 12821—67. Вентили могут быть также изготовлены с фланцами по ГОСТ 12822—67 и ГОСТ 12823—67. Рабочая среда подается под золотник. Корпус и крышка изготовляются из стали. Уплотнение запорного органа обеспечивается уплотнительными кольцами, образованными наплавкой коррозионно-стойкой стали на поверхности седла корпуса и золотника.

Вентили имеют верхнее уплотнение в крышке (седло наплавлено коррозионностойкой сталью), которое позволяет при поднятом вверх до отказа шпинделе отключить сальниковую камеру для поднабивки сальника или других целей. Прокладка изготовляется из паронита, в качестве набивки сальника используется сухой асбест. Испытание вентилей на прочность производится при пробном давлении рпр= 2,4 МПа. При рабочей температуре среды 425° С допускается рабочее давление 0,9 МПа. При испытаниях на герметичность вентили должны соответствовать требованиям 1-го класса герметичности по ГОСТ 9544—75.

Технические характеристики запорных прямоточных вентилей 15с58нж


Dy, мм

L

L1

H

D0

Масса, кг

мм

25

160

260

225

80

6,5

32

180

240

225

80

8

40

200

265

255

100

10,7

50

230

340

292

120

13,7

80

310

470

405

200

27,7

100

350

580

506

240

41,4

150

480

805

700

360

89
