Буримость горных пород по методу ВИТР

Метод ВИТР

По методу ВИТР определение буримости горных пород производится при помощи прибора ВИТР-ОТ (рис. 5.3).

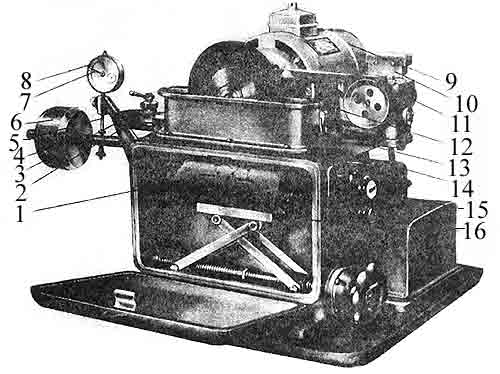

Рис. 5.3. Прибор для определения буримости горных пород ВИТР-ОТ.

1 - керн; 2 - шланг; 3 - кран для регулирования подачи воды; 4 - рычаг; 5 - ножка индикатора; 6 - противовес; 7 - стрелка индикатора; 8 - индикатор часового типа; 9 - электродвигатель; 10 - концевой микровыключатель; 11 - редуктор; 12 - абразивный круг; 13 - плита качающейся системы; 14 - вилка; 15 - кнопка «пуск»; 16 - плита для закрепления керна.

Буримость определяют на образцах керна, отобранного в процессе опытного бурения по исследуемой породе.

Прибор основан на резании испытуемого образца породы абразивным кругом. Предварительной обработки и подготовки образцы керна не требуют.

В зависимости от физико-механических свойств испытуемого образца на различных горных породах получается различная глубина внедрения в нее абразивного круга (при условии соблюдения постоянными времени резания, частоты вращения абразивного круга и нагрузки на испытуемый образец). Специальный индикатор на приборе автоматически фиксирует глубину реза.

Прибор позволяет опробовать значительную площадь поверхности керна, произвести несколько резов по всем слагающим данную породу разностям. По общему количеству резов, сделанных по данному образцу, находят среднее арифметическое значение глубины реза, по которому с помощью специально разработанной шкалы (табл. 5.10) определяют категорию породы по буримости.

Таблица 5.10. Шкала показаний прибора ВИТР-ОТ для различных категорий горных пород по буримости

Категория горных пород по буримости Глубина реза, мм, при нагрузке, кгс
4,1 1,0
XII До 1,15 -
XI 1,16-1,75 -
X 1,76-2,40 -
IX 2,41-3,10 -
VIII 3,11-4,00 -
VII 4,01-5,30 0,76-1,05
VI - 1,06-1,62
V - 1,63-2,28
IV - Свыше 2,28
