Клапан обратный ВКО-03

Назначение клапана обратного типа ВКО-03

Клапан обратный типа ВКО-03 предназначен для промывки призабойной зоны и замены бурового раствора в скважине при сооружении гравийно-намывных фильтров.

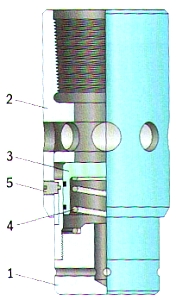

Конструкция обратного клапана состоит из следующих основных элементов: башмака (1), корпуса (2), поршня (3), пружины (4), шпонки со стопорным штифтом (5).

Во время спуска в скважину башмак (1) с поршнем (3) удерживаются от перемещения срезным штифтом (5), оставляя открытыми окна в корпусе (2), что необходимо для заполнения внутритрубного пространства буровым раствором.

При постановке фильтровой компоновки на забой происходит срез штопорных штифтов (5) и башмак (1) с поршнем (3) перемещаются до упора, перекрывая окна в корпусе.

В процессе прямой циркуляции поток жидкости, сжимая пружину (4), перемещает поршень (3) в нижнее положение и через открывшиеся окна в башмаке (1) и корпусе (2) выходит в затрубье. По завершению промывки пружина (4) возвращает поршень (3) в исходное положение.

Использование обратного клапана в составе подвесной фильтровой компоновки не допускается.

Технические характеристики клапана обратного типа ВКО-03

Типоразмер

ВКО-03/89

ВКО-03/114

Усилие среза стопорных штифтов, тс

1,5

1.5

Присоединительная резьба, ГОСТ 633-80

НКТ-89

НКТ-114

Наружный диаметр, мм

132

132

Длина, мм

282

282

Масса, кг

14,2

14,2
