Клапан обратный ВКО-04

Назначение клапана обратного типа ВКО-04

Клапан обратный типа ВКО-04 предназначен для промывки призабойной зоны и замены бурового раствора в скважине при сооружении гравийно-намывных фильтров.

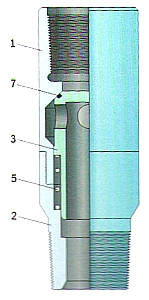

Конструкция клапана обратного состоит из следующих элементов: муфты (1), ниппеля (2), затвора (3), пружины (5), кольца уплотнительного (7).

В процессе прямой циркуляции поток жидкости, сжимая пружину (5), перемещает затвор (3) в нижнее положение и через окна в его боковой поверхности проходит ниже клапанного механизма.

Технические характеристики клапана обратного типа ВКО-04

Типоразмер

ВКО-04/89

ВКО-04/114

Давление открытия клапана, кгс/см2

1,4

1

Усилие прижатия затвора, кгс

50

50

Присоединительные резьбы, ГОСТ 633-80

НКТ-89. НКМ-89

НКТ-114. НКМ-114

Наружный диаметр, мм

108

132

Длина, мм

317

280

Масса, кг

12

13
