Устройство и принцип работы контроллера Гамма-7М

Принцип работы многопроцессорного контроллера Гамма-7М

Контроллер микропроцессорный ГАММА-7М состоит из базового блока и, в зависимости от исполнения, модуля интерфейса МИ/М и модуля расширения (МСД, MTC1 или МТС2).

Базовый блок включает в свой состав блок питания БП6, ячейку индикации ЯИ4, модуль процессора МП5М и корпус.

Блок питания вырабатывает напряжения, необходимые для работы остальных узлов прибора, и содержит узлы сопряжения сдатчиками или КСМ, которые могут подключаться к базовому блоку.

Ячейка индикации самостоятельно опрашивает клавиатуру, выдавая в модуль процессора информацию о нажатии той или иной клавиши. По командам МП5М ЯИ4 обеспечивает выдачу на ЖКИ значений контролируемых параметров и служебных сообщений.

Кроме того, на ячейке индикации расположены светодиоды, индицирующие текущее состояние ключей прибора, и пьезоэлектрический звонок для формирования звуковых сообщений, а также разъемы, с помощью которых коммутируются остальные блоки прибора.

Модуль процессора является центральным узлом прибора. В его задачи входит диагностика и управление работой ячейки индикации, диагностика, программирование и управление работой модуля интерфейса и модуля расширения, управление ключами, хранение настроечной информации при отключении питания прибора, а также связь сдатчиками (КСМ), подключаемыми к базовому блоку.

Модуль интерфейса МИ/М и модуль расширения предназначены для наращивания функциональных возможностей прибора.

Модуль интерфейса МИ/М осуществляет связь прибора с ЭВМ верхнего уровня по одному из стандартных интерфейсов в формате протокола Modbus, что позволяет интегрировать прибор в состав АСУ ТП.

Модуль сопряжения с датчиками МСД предназначен для подключения к прибору еще шести датчиков или КСМ.

Модули токовых сигналов МТС1 и МТС2 позволяют выполнять прибором функции регулятора (МТС1 - для датчиков типа ДУУ2М, ДТМ2 или ДИД1, МТС2 - для датчиков типа ДУУ2М, ДТМ2, ДИД1, ДИД2 и датчиков со стандартным выходным токовым сигналом).

Прибор выполнен в металлическом корпусе. Внутри корпуса закреплена ячейка индикации, выполняющая одновременно функции кросс-платы. Блок питания БП6, модуль процессора МП5М и один из модулей расширения (МСД, МТС1 или МТС2) вставляются по направляющим с задней стороны прибора во врубные разъемы ячейки индикации. Данные узлы представляют собой печатные платы, имеющие с одной стороны разъем связи с ячейкой индикации, а с другой стороны разъемы связи с внешними устройствами (датчиками, самописцами и т.п.). Этой же стороной плата крепится к металлической панели, обеспечивающей фиксацию узла в корпусе прибора и предохраняющей прибор от проникновения посторонних предметов.

Модуль интерфейса МИ/М, при его наличии в составе прибора, устанавливается в разъемы, имеющиеся на модуле процессора МП5М, и фиксируется с помощью пластмассовых защелок.

Передняя часть прибора закрыта панелью с декоративным шильдиком. Панель имеет пазы для ЖКИ и клавиатуры, а также резьбовые отверстия с невыпадающими винтами, предназначенными для установки прибора на щит потребителя.

Сетевой выключатель, кабель питания и клемма защитного заземления прибора расположены сзади на панели блока питания БП6.

Установка прибора

Прибор устанавливается в помещении с искусственным освещением для обеспечения возможности круглосуточной работы. Установка прибора производится на щит потребителя.

Схема подключения к прибору датчиков и внешних устройств представлена на рисунке III.1.2.

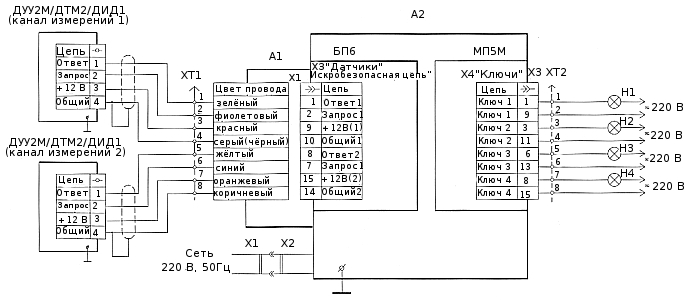

Рисунок III.1.2 - Схема подключения к прибору датчиков и внешних устройств
А1-жгут УНКР.685622.008 (входит в комплект поставки прибора);
А2-контроллёр микропроцессорный ГАММА-7М исполнения от 0 до 7;
Н1...Н4-устройства сигнализации;
Х1-розетка сетевая;
Х2-кабель питания прибора;
Х3-розетка кабельная DB-15F с кожухом (входит в комплект поставки прибора);
ХТ1, ХТ2-клеммные соединители пользователя

Примечание
-для прибора исполнений 8 и 9 схема подключния устройств сигнализации аналогична
