Задвижки клиновые 30с914нж

Стальные двухдисковые клиновые задвижки с выдвижным шпинделем с электроприводом 30с914нж

Двухдисковые стальные клиновые задвижки с выдвижным шпинделем с электроприводом 30с914нж предназначаются для трубопроводов, транспортирующих коксовый, доменный топливный или нейтральный газы, воду или пар при температуре до 200° С, а также конверторный газ при температуре 400° С и азот при температуре до 60° С. К трубопроводу присоединяются при помощи фланцев по ГОСТ 1255—67 с размерами на ру = 6,6 МПа для диаметров Dy, равных 400; 500 и 600 мм, и на ру = 0,25 МПа для диаметров Dy, равных 800; 1000; 1200; 1400, и 1500 мм.

Управление задвижками при помощи электропривода. Предусмотрена также возможность ручного управления при помощи маховика с использованием червячного редуктора электропривода. Задвижки устанавливаются на горизонтальном трубопроводе вертикально, электроприводом вверх.

Может быть допущена установка задвижек с горизонтальным расположением шпинделя при условии смазывания червячной пары и роликоподшипников густой смазкой и при наличии опоры под электропривод. Корпус, крышка и диски клина изготовляются из стали, прокладка — из паронита, в качестве набивки сальника используется сухой асбест. Уплотнение запорного органа в задвижках обеспечивается уплотнительными кольцами в корпусе и на дисках клина, наплавленными коррозионностойкой сталью. На нижней части шпинделя предусмотрен кольцевой бурт, который в крайнем верхнем положении шпинделя упирается в крышку и образует верхнее уплотнение, перекрывая доступ рабочей среды в коробку сальника, чем обеспечивается возможность отключения сальника при полностью открытой задвижке.

Для задвижек с диаметром Dy, равным 400; 500 и 600 мм, условное давление ру = 0,6 МПа, пробное давление рпр = 0,9 МПа, рабочее давление рр = 0,6 МПа при рабочей температуре среды tр ≤ 200° С и рр = 0,4 МПа при tp = 400° С. Для задвижек с диаметром Dy, равным 800; 1000 и 1200 мм, ру = 0,25 МПа, рпр= 0,4 МПа, рр = 0,25 МПа при tp ≤ 200° С и рр = 0,16 МПа при tp= 400°С. Для задвижек с диаметром Dy, равным 1400 и 1500 мм, pv = 0,1 МПа, рПр = 0,2 МПа, рр = 0,1 МПа при tp ≤ 200° С.

При испытаниях на герметичность задвижки должны соответствовать требованиям 2-го класса герметичности по ГОСТ 9544—75.

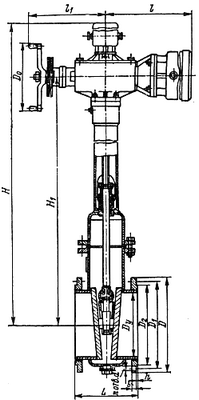

Технические характеристики клиновых задвижек 30с914нж


Dy, мм

L

D

D1

D2

b

H

мм

400

310

535

495

465

24

1695

500

350

640

600

570

25

2265

600

390

755

705

670

25

2410

800

470

975

920

880

23

3290

1000

550

1175

1120

1080

25

3980

1200

630

1375

1320

1280

25

4670

140

71

1575

1520

1480

27

5510

1500

700

1690

1530

1590

23

5840

Dy, мм

H1

l

l1

D0

d

n

Масса, кг

мм

400

1343

495

402

320

23

16

300

500

1707

564

462

320

23

16

518

600

1820

564

462

320

27

20

625

800

2490

564

462

320

30

24

1049

1000

2966

564

462

320

30

28

1765

1200

3520

796

664

400

30

32

2800

140

3930

796

664

400

30

36

3275

1500

4323

796

664

400

30

40

2679



Dy, мм

Электропривод

Электродвигатель

Мощность, кВт

Время открытия или закрытия, мин

400

87Б025

АОЛС2-21-4

1,3

1,16

500

87Б050

АОЛС2-22-4

2

1,6

600

87Б050

АОЛС2-22-4

2

1,6

800

87Б085

АОЛС2-31-4

3

2

1000

87Б085

АОЛС2-31-4

3

2,1

1200

87Г145

АОС2-41-4

5,2

2,4

140

87Г145

АОС2-41-4

5,2

3

1500

87Г230

АОС2-42-4

7,5

3,1
