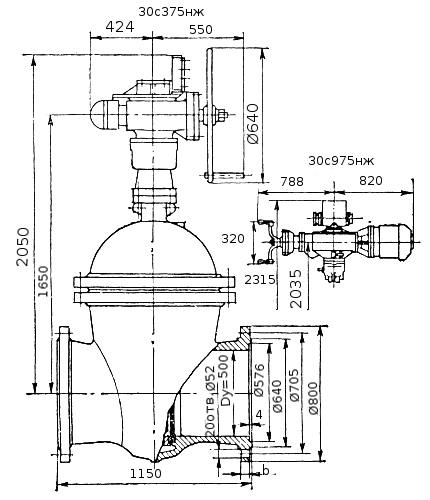

Задвижки клиновые с обводом 30с975нж и 30с375нж

Клиновые стальные задвижки с обводом с невыдвижным шпинделем с электроприводом на ру = 6,4 МПа

Стальные клиновые задвижки с обводом с невыдвижным шпинделем с электроприводом 30с975нж и 30с375нж предназначаются для трубопроводов, транспортирующих воду, пар, нефть и масло при температуре до 300° С. К трубопроводу присоединяются с помощью фланцев с размерами по ГОСТ 12822—67.

Могут изготовляться с патрубками под приварку. Управляются с помощью электропривода (задвижки 30с975нж) или вручную (задвижки 30с375нж) при помощи маховика через червячную передачу. Для уменьшения усилия, необходимого для открытия задвижки, может быть предусмотрен обвод, с помощью которого снижается перепад давлений на клине, благодаря чему уменьшаются силы трения при его перемещении. Задвижки 30с975нж устанавливаются на горизонтальном трубопроводе электроприводом вертикально вверх.

Допускается установка задвижек горизонтально в положении на ребро и плашмя, при смазывании червячной пары и роликоподшипников густой смазкой и при наличии опоры под электропривод. Задвижки 30с375нж устанавливаются на горизонтальном трубопроводе редуктором вертикально вверх. Электропривод типа 87Д755 с электродвигателем АОС2-42-4, мощностью 7,5 кВт. Время открытия или закрытия задвижки электроприводом 4,1 мин. Корпус, крышка и клин изготовляются из стали, прокладка — из паронита, в качестве набивки сальника используется пропитанный асбест.

Уплотнение запорного органа обеспечивается уплотнительными кольцами в корпусе и клине, изготовленными из коррозионно-стойкой стали. На прочность задвижки испытываются при пробном давлении рпр = 9,6 МПа. При рабочей температуре среды tp = 300° С допускается рабочее давление до рр = 5,0 МПа. При испытаниях на герметичность задвижки должны удовлетворять требованиям 2-го класса герметичности по ГОСТ 9544—75.
