Описание защитных устройств для скважинных насосов (СШН)

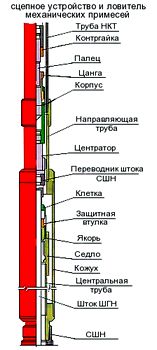

Автоматическое сцепное устройство (автосцеп) и ловитель механических примесей (шламоуловитель)
Автосцеп позволяет соединять колонну штанг с плунжером СШН непосредственно в скважине. Это дает возможность осуществить спуск цилиндра и плунжера трубного насоса совместно и исключить загрязнение цилиндра механическими примесями (окалина, грязь и т. п.), происходящее при раздельном спуске.
Ловитель механических примесей защищает насос со стороны трубного пространства НКТ. Механические примеси (окалина, грязь и т. п.), оседающие вниз при спуске колонны штанг, накапливаются в полости ловителя и не попадают в насос.
Наружный кожух
Наружный кожух невставного насоса защищает его от механических повреждений при спуске в искривленные скважины, а также обеспечивает разгрузку СШН от воздействия массы защитных и прочих устройств, устанавливаемых на приеме.
Якорь газопесочный
Устанавливается на приеме СШН и служит для защиты от свободного газа и механических примесей. Работает на принципах центробежной, гравитационной и механической очистки. Отсепарированные примеси собираются в накопителе.

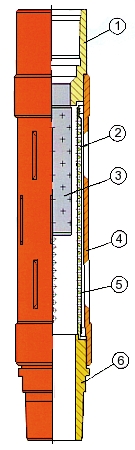

Фильтр тонкой очистки
Устанавливается на приеме СШН и обеспечивает очистку от механических примесей пластовой жидкости, одновременно поступающей в насос как по НКТ, так и из трубного пространства. Фильтрация жидкости происходит при ее прохождении через сетку, закрепленную в корпусе, и отверстия в гильзе, установленной в верхнем переводнике фильтра.
Фильтр тонкой очистки предназначен для предотвращения попадания механических примесей на приеме скважинного штангового насоса.
1. Переводник верхний
2. Сетка
3. Фильтр защитный
4. Кожух
5.
Корпус фильтра
6. Переводник нижний
