Пакер устьевой типа ПУ
Пакер устьевой типа ПУ (рис. 11.31) предназначен для проверки герметичности приустьевой части обсадной колонны совместно с противовыбросовым оборудованием при бурении нефтяных и газовых скважин. Пакер состоит из корпуса 1, стабилизатора 5, манжеты 3, упора 2, двух гаек 6 и шайбы 4.

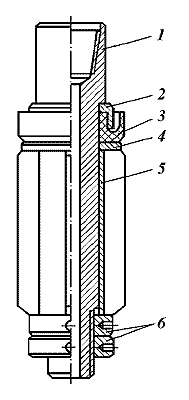

Рис. 11.31. Пакер устьевой типа ПУ: 1 — корпус; 2 — упор; 3 — манжета; 4 — шайба; 5 — стабилизатор; 6 — гайка.
Пакер спускают в скважину на бурильной колонне до требуемой глубины, и после
закрытия превентора, закачивая воду или иную рабочую жидкость, создают давление
в затрубном пространстве. Трубное пространство оставляется открытым с целью
предотвращения гидроразрыва или других осложнений в случае негерметичности
уплотнительной манжеты.
Основные параметры устьевого пакера
Основные параметры устьевого пакера приведены в табл. 11.24.
Таблица 11.24 Технические характеристики пакера устьевого типа ПУ
Показатель | ПУ 219 | ПУ 245 | ПУ 273 | ПУ 299 | ПУ 324 | ПУ 340 |
Диаметр опрессовываемой обсадной трубы, мм | 219 | 245 | 273 | 299 | 324 | 340 |
Глубина спуска пакера в обсадную колонну, м | 50 | |||||
Рабочее давление, удерживаемое пакером, МПа | 40 | |||||
Замковая резьба корпуса по ГОСТ 50864-96 | С-121 | С-121 | С-147 | С-147 | С-171 | С-171 |
Габаритные размеры, мм:
длина диаметр |
925 192 |
925 217 |
930 246 |
930 272 |
980 296 |
980 312 |
Масса, кг, не более | 63 | 77 | 102 | ИЗ | 156 | 165 |
Физико-механические показатели резины, применяемой для изготовления манжет
Сопротивление разрыву, МПа, не менее | 15,7 |
Относительное удлинение, не менее | 350 |
Остаточное удлинение, %, не более | 20 |
Твердость по Шору, МПа | 7,5 |
