Эрлифтный насос конструкции «Красноярскгеологии»
Эрлифтный насос конструкции «Красноярскгеологии» (рис. 7.54) работает следующим образом. Воздух от компрессора по нагнетательному шлангу 5 через промывочный сальник направляется по бурильным трубам к смесителю 3, соединительному с затрубным пространством.
Воздушно-водяная смесь из смесителя 3 проходит в затрубное пространство и поднимается вверх, а ее место заполняется промывочной жидкостью, поступающей от забоя.
Выделяющийся из аэрированной жидкости воздух выходит на поверхность через устье скважины, а жидкость через отверстия в водосборнике 4 поступает из скважины в кольцевое пространство между наружной 1 и внутренней 2 трубами и далее к забою, омыв который, она течет вверх.

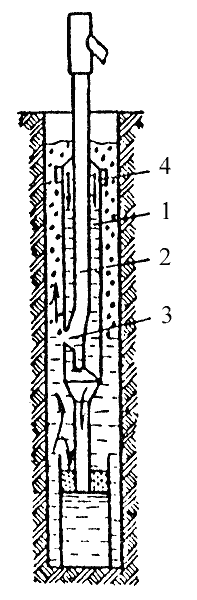

Рис. 7.54. Принципиальная схема эрлифтного насоса «Красноярскгеологии».
При создании обратной циркуляции промывочной жидкости смеситель 3 заменяют), не сообщается с затрубным пространством), а водосборник 4 должен играть роль водосбрасывателя и располагаться выше статического уровня жидкости.
Длина эрлифтной колонны при прямой промывке составляет около 150 м, а при
обратной 75—80 м. Для создания прямой промывки смеситель погружают на 50—70 м
ниже статического уровня, что обеспечивает получение перепада давления 1,0— 1,2
МПа. При обратной промывке смеситель 3 погружают под статический уровень воды в
скважине на 55—65 м, что обеспечивает перепад давления около 0,5
МПа.
