Поршневые компрессоры

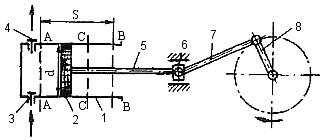

Принципиальная схема поршневого компрессора (рис. 3.1) включает цилиндр 1, поршень 2, всасывающий 3 и нагнетательный 4 клапаны, шток 5 и кривошипно-шатунный механизм, состоящий из крейцкопфа 6, шатуна 7 и кривошипа 8.

Рис. 3.1. Схема поршневого компрессора

Рабочий процесс в поршневом компрессоре осуществляется за четыре этапа:

1. расширение газа во вредном пространстве цилиндра компрессора (в клапанах и околоклапанном пространстве, в зазоре между крышкой цилиндра и плоскостью АА, соответствующей крайнему положению поршня);
2. всасывание (расширение и всасывание происходят при движении поршня от плоскости АА до плоскости ВВ на длине хода поршня s; при этом всасывающий клапан открывается не сразу, а лишь после того, как газ, находящийся во вредном пространстве цилиндра, расширится, и его давление станет меньше давления во всасывающей линии, в этот момент откроется клапан 3, и газ начнет поступать в цилиндр компрессора);
3. сжатие (происходит при движении поршня от плоскости ВВ до плоскости СС);
4. нагнетание (происходит при движении поршня от плоскости СС до плоскости АА; нагнетание газа в трубопровод начинается тогда, когда давление газа в цилиндре превысит давление в нагнетательной линии, в этот момент откроется клапан 4, и газ начнет поступать в трубопровод).

Расширение и сжатие газа в компрессоре связаны с изменением его температуры и являются объектом изучения технической термодинамики.

Характер изменения объема газа зависит от условий теплообмена между газом, деталями компрессора и окружающей средой. В зависимости от этого сжатие или расширение могут происходить:

• без теплообмена (адиабатический процесс); т. е. с нагревом газа при его сжатии или охлаждением газа при его расширении;
• с частичным теплообменом (политропический процесс);
• с полным теплообменом (изотермический процесс), т.е. с сохранением одной и той же, постоянной при сжатии и расширении, температуры газа.

Как видно из определений, адиабатический и изотермический процессы являются частными случаями политропического процесса.

Политропический процесс изменения состояния идеального газа удовлетворяет уравнению:

p · V^m = const,                            (3.1)

где р - давление; V - объем газа; m - показатель политропы.

При адиабатических процессах m обозначается через k и называется показателем адиабаты и равен 1,67 для одноатомных газов, 1,4...1,41 для двухатомных и 1,2...1,3 для трех- и многоатомных газов.

При изотермическом процессе m = 1.

Из условий работы поршневого компрессора видно, что процессы сжатия и расширения газа происходят в основном при политропическом процессе.

Изменение температуры газа можно определить, используя уравнение состояния идеального газа:

р · V = R · T,                               (3.2)

где R - газовая постоянная; Т - абсолютная температура газа в цилиндре в °К.

Для политропического процесса температура после сжатия равна:

                   (3.3)

где Т₂ - конечная температура газа после сжатия;Т₁ - начальная температура газа в °К.
