Буровые рукава

Буровые рукава

Буровые рукава резиновые металлокордной конструкции, предназначенные для комплектации буровых установок стационарных и мобильных, используемых при бурении глубоких скважин на нефть и газ. В качестве рабочей среды могут использоваться вода, буровой раствор на водной основе с содержанием нефти до 20 % и цементный раствор. Буровые рукава работоспособны в районах умеренного и тропического климата при температуре окружающего воздуха от —40 до +50 °С и рабочей среды до +80 °С.

Буровые рукава состоят из нескольких концентрично расположенных слоев: внутреннего резинового, прорезиненной ткани, силового, укладочного и покрывающего. Внутренний слой, как правило, выполняется из специальной резиновой смеси на основе синтетических и натуральных каучуков. Прорезиненная ткань — текстильный силовой слой. Силовой слой представляет собой набор металлического троса высокой прочности. Укладочный слой выполняется из специальной резиновой смеси. Покрывающий слой может быть из прорезиненной ткани или из особого огнестойкого материала.

Присоединение штуцера к многослойному резиновому рукаву

Буровые рукава изготавливаются с концевой металлической арматурой, оснащенной конической резьбой, для присоединения штуцеров к фланцам (рис. 10.1) или нефтепромыслового оборудования различного типа.

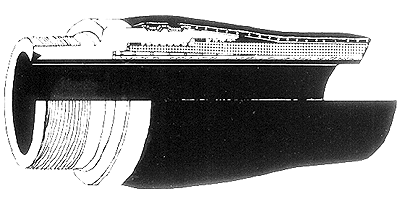

Рис. 10.1. Присоединение штуцера с конической резьбой к многослойному резиновому рукаву для бурения

Номенклатура и основные размеры буровых рукавов

Буровые рукава выпускаются с внутренними диаметрами 38, 50, 65, 76 и 100 мм на рабочие давления от 25 до 34,5 МПа. Длина рукавов для бурения равна 18 м. Номенклатура буровых рукавов приведена в табл.  10.3.

Таблица 10.3 Номенклатура и основные размеры буровых рукавов

Внутренний диаметр, мм Рабочее давление, МПа
25,0 27,5 30,0 34,5 40,0
38,0
50,0
65,0
76,0
100,0
-
-
-
Х
-
-
-
-
Х
-
Х
Х
Х
Х
Х
-
-
-
Х
-
-
-
-
Х
-

Примечание. В состав рукава входит комплект штуцеров.

Кроме того, для комплектации буровых установок для бурения структурно-поисковых, изыскательских, водяных и другого назначения неглубоких скважин выпускаются буровые рукава по ТУ-38 105358 — 81 с внутренним диаметром 38 мм

Основные параметры буровых рукавов фирмы «Таурус» (Венгрия)

Буровые установки для бурения глубоких скважин на нефть и газ различного назначения комплектуются также буровыми рукавами венгерской фирмы «Таурус», основные параметры которых приведены в табл. 10.4.

Таблица 10.4 Основные параметры буровых рукавов фирмы «Таурус» (Венгрия)

Внутренний диаметр, мм Рабочее дав­ление, МПа Наружный диаметр, мм Вес 1 м ру­кава, кг Давление при испыта­нии, МПа Максималь­ный радиус изгиба, м
51 27,6 96 11,0 55,2 0,6
34,5 96 11,0 69,0
63,5 27,6 110 13,5 55,2 0,8
34,5 113 15,4 69,0
76 27,6 131 19,6 55,2 0,9
34,5 145 28,0 69,0
89 27,6 145 22,0 55,2 1,1
34,5 163 37,0 69,0
102 27,6 225 26,4 55,2 1,2
34,5 225 42,7 69,0

Поперечное сечение буровых рукавов

Поперечное сечение двухслойных и четырехслойных буровых рукавов приведено на рис. 10.2.

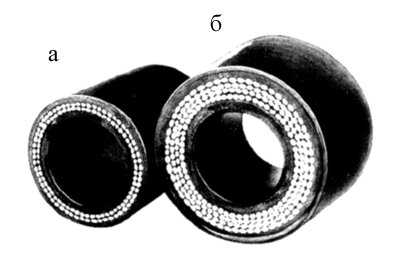

Рис. 10.2. Общий вид поперечного сечения буровых рукавов: а — двухслойный рукав; б — четырехслойный рукав

Типы конструкций штуцеров

Возможные типы конструкций штуцеров для соединения рукавов фирмы «Таурус» приведены на рис. 10.3, в том числе:
А — коническая резьба обсадных труб по стандарту API Std. 5B;
В — исполнение А с переводником;
С — сварное соединение внахлестку фланца с торцевым уплотнением;
D — на резьбу А смонтирован фланец, соответствующий стандарту АНИ 6В со стальным уплотнением типа RX и ВХ по требованиям стандарта АНИ 6А;
Е — исполнение D  с переводником, оснащенным конической резьбой;
F — сварное соединение штуцеров;
G — исполнение типа А с быстроразборным соединением;
Н — стыкосварное соединение штуцера быстроразборного соединения;

Рис. 10.3. Типы присоединительных штуцеров к буровым рукавам
I — бугельное соединение зажимного типа, в котором наружный диаметр зажима равен наружному диаметру рукава; J — бугельное соединение типа «Таурус» с наконечником под сварку.
