Центраторы спиральные фрезерованные

Технические характеристики центраторов спиральных фрезерованных

Центраторы спиральные фрезерованные предназначены для центрирования и улучшения работы долота при бурении скважин в породах средней, твердой и крепкой прочности.

Выпускаются 2-х типов с креплением ключом (индекс - СТ-1) и креплением с помощью специального вкладыша в ротор (индекс- СТ).

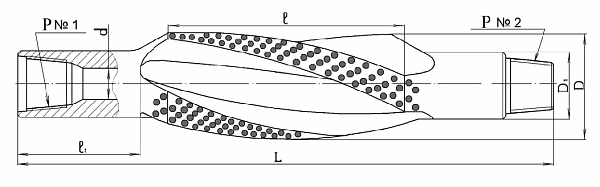

№ п/п Обозначение D, мм D1, мм d, мм L, мм l, мм l1, мм l2, мм Резьба № 1
ГОСТ 28487
Резьба № 2
ГОСТ 28487
1 КЛСВ- 120.6 СТ 120.6 115 40 460 296 25 25 3-88 3-88
2 КЛСВ- 132.0 СТ 132.0 105 40 475 296 25 25 3-88 3-88
3 КЛСВ- 139,7 СТ 139,7 105 40 480 296 25 25 3-88 3-88
4 КЛСВ- 142,9 СТ 142,9 105 40 480 296 25 25 3-88 3-88
5 КЛСВ- 146,0 СТ 146,0 118 60 480 296 25 25 3-102 3-102
6 КЛСВ- 149,2 СТ 149,2 118 60 485 296 25 25 3-102 3-102
7 КЛСВ- 151,0 СТ 151,0 118 60 490 296 25 25 3-102 3-102
8 КЛСВ- 158,7 СТ 158,7 118 60 500 296 25 25 3-102 3-102
9 КЛСВ- 165,1 СТ 165,1 118 60 510 296 25 25 3-102 3-102
10 КЛСВ- 165,1 СТ-1 165,1 118 60 830 296 185 185 3-102 3-102
11 КЛСВ- 171,4 СТ 171,4 118 60 515 296 25 25 3-102 3-102
12 КЛСВ- 171,4 СТ-1 171,4 118 60 835 296 185 185 3-102 3-102
13 КЛСВ- 187,3 СТ 187,3 152 70 570 368 25 25 3-122 3-122
14 КЛСВ- 187,ЗСТ-1 187,3 152 70 890 368 185 185 3-122 3-122
15 КЛСВ- 190.5 СТ 190.5 152 70 570 368 25 25 3-122 3-122
16 КЛСВ- 190.5 СТ-1 190.5 152 70 890 368 185 185 3-122 3-122
17 КЛСВ- 196,9 СТ 196,9 152 70 575 368 25 25 3-122 3-122
18 КЛСВ- 196,9 СТ-1 196,9 152 70 895 368 185 185 3-122 3-122
19 КЛСВ- 200,0 СТ 200,0 152 70 580 368 25 25 3-122 3-122
20 КЛСВ- 200,0 СТ-1 200,0 152 70 900 368 185 185 3-133 3-133
21 КЛСВ- 212,7 СТ 212,7 165 70 585 368 25 25 3-133 3-133
22 КЛСВ- 212,7 СТ-1 212,7 165 70 905 368 185 185 3-133 3-133
23 КЛСВ - 214,3 СТ 214,3 165 70 585 368 25 25 3-133 3-133
24 КЛСВ - 214,3 СТ-1 214,3 165 70 905 368 185 185 3-133 3-133
25 КЛСВ - 215,9 СТ 215,9 165 70 585 368 25 25 3-133 3-133
26 КЛСВ - 215,9 СТ-1 215,9 165 70 905 368 185 185 3-133 3-133
27 КЛСВ - 222,3 СТ 222,3 165 70 590 368 25 25 3-133 3-133
28 КЛСВ - 222,3 СТ-1 222,3 165 70 910 368 185 185 3-133 3-133
29 КЛСВ - 228,6 СТ 228,6 165 70 595 368 25 25 3-133 3-133
30 КЛСВ - 228,6 СТ-1 228,6 165 70 915 368 185 185 3-133 3-133
31 КЛСВ - 244,5 СТ 244,5 178 70 675 404 38 38 3-147 3-147
32 КЛСВ - 244,5 СТ-1 244,5 178 70 1045 404 225 225 3-147 3-147
33 КЛСВ- 250.8 СТ 250.8 178 70 1080 404 38 38 3-147 3-147
34 КЛСВ- 250,8 СТ-1 250.8 178 70 1050 404 225 225 3-147 3-147
35 КЛСВ- 269,9 СТ 269,9 178 70 700 404 38 38 3-147 3-147
36 КЛСВ- 269,9 СТ-1 269,9 178 70 1070 404 225 225 3-147 3-147
37 КЛСВ-295,3 СТ 295,3 203 70 700 404 38 38 3-171 3-171
38 КЛСВ- 295,3 СТ-1 295,3 203 70 1070 404 225 225 3-171 3-171
39 КЛСВ-311,1 СТ 311,1 203 70 725 404 38 38 3-171 3-171
40 КЛСВ-311,1 СТ-1 311,1 203 70 1085 404 225 225 3-171 3-171
41 КЛСВ- 320,0 СТ 320,0 219 70 735 404 38 38 3-171 3-171
42 КЛСВ- 320,0 СТ-1 320,0 219 70 1095 404 225 225 3-171 3-171
43 КЛСВ- 349,2 СТ 349,2 219 70 755 404 38 38 3-171 3-171
44 КЛСВ- 349,2 СТ-1 349,2 219 70 1125 404 225 225 3-171 3-171
45 КЛСВ- 374,6 СТ 374,6 241,3 70 1450 464 350 350 3-171 3-171
46 КЛСВ-381,ОСТ 381,0 241,3 70 1450 464 350 350 3-171 3-171
47 КЛСВ- 393,7 СТ 393,7 241,3 70 1460 464 350 350 3-171 3-171
48 КЛСВ- 444,5 СТ 444,5 241,3 70 1620 584 350 350 3-171 3-171
49 КЛСВ- 469,9 СТ 469,9 241,3 70 1640 584 350 350 3-171 3-171
50 КЛСВ- 490,0 СТ 490,0 254 70 1650 584 350 350 3-201 3-201
51 КЛСВ- 508,0 СТ 508,0 254 70 1670 584 350 350 3-201 3-201
