Фильтр скважинный управляемый типа ФСУ

Фильтр скважинный управляемый типа ФСУ

Фильтр скважинный управляемый типа ФСУ (рис. 11.28) состоит из из корпуса с циркуляционными отверстиями, на котором установлены бандаж, фильтрующий элемент с продольными стрингерами и проволочной навивкой, втулка с упорным элементом и уплотнением, переводник и кожух. Между корпусом, кожухом, втулкой и переводником размещена кольцевая камера. Втулка жестко закреплена относительно кожуха срезными элементами. Между витками проволочной навивки имеются щелевые зазоры, сообщающиеся с продольными каналами, образованными стрингерами и корпусом. Соединение фильтра с обсадной колонной осуществляется с помощью резьбы обсадных труб по ГОСТ 632 — 80.

Фильтр включается в состав обсадной колонны диаметром 146 мм и устанавливается в заданный интервал скважины. Открытие фильтра осуществляется с помощью специального многофункционального управляющего инструмента — привода типа КРР.

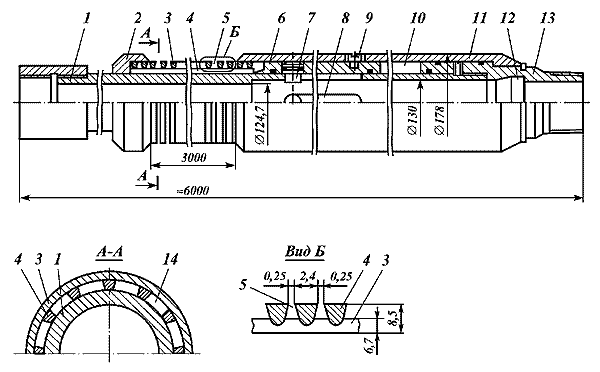

Рис. 11.28. Фильтр скважинный управляемый типа ФСУ:
1 — корпус; 2 — бандаж; 3 — проволочная навивка; 4 — стрингеры продольные фильтроэлемента; 5 — зазор щелевой; 6 — втулка; 7 — элемент упорный; 8 — отверстие циркуляционное; 9 — элемент срезной; 10 — камера кольцевая; 11 — кожух; 12 — паз технологический; 13 — переводник; 14 — канал продольный.

Привод типа КРР спускается в скважину на насосно-компрессорных трубах диаметром 73 мм и приводится в действие гидравлическим путем, при этом упоры привода размещаются в специальном технологическом пазе, а толкатели привода, взаимодействуя с упорными элементами фильтра, перемещают втулку в осевом направлении и происходит открытие фильтра.

Через щелевые циркуляционные отверстия происходит сообщение заколонного и внутриколонного пространства. Суммарная площадь щелевых циркуляционных отверстий корпуса больше площади поперечного сечения обсадной колонны. Конструкцией фильтра предусмотрено его закрытие — путем возврата кольцевой втулки в исходное положение, которое осуществляется посредством привода КРР, только предварительно настроенного на закрытие.
