Гидравлический сигнализатор и гидравлический шариковый ориентатор ОГШ-За

Гидравлический сигнализатор и гидравлический шариковый ориентатор

Гидравлический сигнализатор («Севкавгеология») обеспечивает информацию о моменте ориентации отклонителя (рис. 4.30, а).

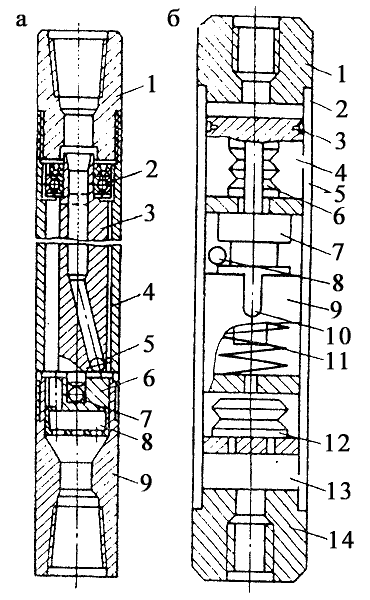

Рис. 4.30. Гидравлический сигнализатор «Севкавгеологии» (а) и шариковый сигнализатор ОГШ-За (б).
а: 1, 9 - переходники; 2, 7 - подшипники; 3 - дебаланс; 4 - корпус; 5 - шарик; 6 - подпятник; 8 - шарикосборник; б: 1, 14 - переходники; 2 - корпус; 3 - поршень; 4 - отверстие; 5 - цилиндр; 6, 12 - сильфоны; 7 - сердечник; 8 - шарик; 9 - втулка; 10 - паз; 11 - пружина; 13 - отверстие.

Сигнализатор состоит из корпуса 4, переходников 1 и 9 для присоединения к бурильным трубам, подпятника 6, дебаланса 5, установленного на упорном 7 и радиальном 2 подшипниках. В дебалансе и подпятнике имеются проходные каналы, при совпадении которых имеется возможность свободного перемещения промывочной жидкости; при несовпадении - манометр показывает повышенное давление. Перед спуском в скважину отклонителя с ориентатором отверстие подпятника ориентируется в заданном направлении искривления скважины относительно ее апсидальной плоскости.

После спуска отклонителя в скважину подается промывочная жидкость и фиксируется давление на манометре насоса. Повышенное давление свидетельствует о несовпадении отверстий. В этом случае в бурильные трубы сбрасывают шарик 5 и вновь подают жидкость в трубы, после чего давление резко возрастает. Вращением бурильной колонны необходимо совместить отверстия в дебалансе и подпятнике, и тогда шарик 5 упадет в шарикосборник 8, а давление промывочной жидкости снизится до нормального уровня, что свидетельствует об установке отклонителя в проектное положение. После бурения некоторого интервала искривления процесс ориентации может быть повторен повторным сбрасыванием нового шарика.

Гидравлический шариковый ориентатор ОГШ-За (Донецкий политехнический институт и «Севкавгеология»)

Предназначен для ориентации отклонителей в пологонаклонных, горизонтальных и восстающих скважинах (рис. 4.30, б). Ориентатор состоит из корпуса 2 с двумя переходниками 1и 14 для присоединения к бурильным трубам, цилиндра 5, поршня 3, соединенного с сердечником 7, имеющим кольцевой паз (где размещен шарик 8), втулки 9 с пазом 10. Внутренняя полость датчика заполнена антикоррозионной жидкостью и изолирована от промывочной жидкости, а давление в ней выравнивается за счет сильфонов 6 и 12.

Для ориентации на стороне втулки 9, противоположной пазу 10, нанесена метка, расположенная в плоскости, проходящей через ось ориентатора и левую стенку паза. В наклонной или горизонтальной скважине шарик, перекатываясь по кольцевому пазу, всегда располагается в апсидальной плоскости на лежачей стороне стенки корпуса 2. Если паз 10 втулки не совпадает с положением шарика, перемещение поршня 3 под давлением жидкости возможно только на длину холостого хода (между 7 и 8), и отверстие 4 в цилиндре остается перекрытым, поэтому давление жидкости в системе резко возрастает.

Медленно вращая бурильную колонну с отклонителем, добиваются совпадения паза 10 ориентатора с шариком 8, который заходит в паз, тогда поршень, сжимая пружину 11, переместится на расстояние рабочего хода до упора во втулку; отверстие 4 открывается и жидкость получает возможность перетекать в межтрубный зазор и через отверстие 13 поступать к забою. При этом давление жидкости резко снижается и по манометру насоса можно судить о моменте ориентации отклонителя. Преимуществом данного гидравлического ориентирующего устройства является его простота и удобство в эксплуатации, повышение точности ориентирования благодаря изоляции ориентирующей камеры с шариком от внешней среды и возможность использования в любых скважинах.
