Калибраторы (4х) прямолопастные фрезерованные

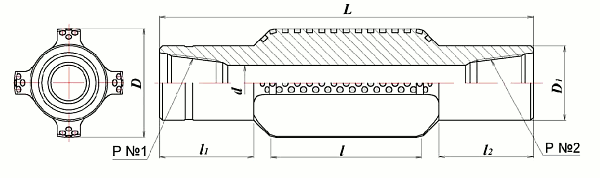

Технические характеристики калибраторов (4х) прямолопастных фрезерованных

Калибраторы (4х) прямолопастные фрезерованные предназначены для центрирования и улучшения работы долота при бурении скважин в породах мягкой и средней твердости.


№ п/п Обозначение D, мм мм d, мм L, мм I, мм l1, мм l2, мм Резьба №1
ГОСТ 28487
Резьба №2
ГОСТ 28487
1 КЛН 120,6 МС-1 120,6 92 38 245 164 25 25 3-76 3-76
2 КЛН 132,0 МС-1 132,0 105 40 240 164 25 25 3-88 3-88
3 КЛН 139,7 МС-1 139,7 105 40 250 164 25 25 3-88 3-88
4 КЛН 142,9 МС-1 142,9 105 40 255 164 25 25 3-88 3-88
5 КЛН 146,0 МС-1 146,0 105 40 255 164 25 25 3-88 3-88
6 КЛН 149,2 МС-1 149,2 105 40 260 164 25 25 3-88 3-88
7 КЛН 151,0 МС-1 151,0 105 40 260 164 25 25 3-88 3-88
8 КЛН 158,7 МС-1 158,7 105 40 270 164 25 25 3-88 3-88
9 КЛН 165,1 МС-1 165,1 105 40 275 164 25 25 3-88 3-88
10 КЛН 165,1 МС-2 165,1 105 40 595 164 185 185 3-88 3-88
11 КЛН 171,4 МС-1 171,4 105 40 305 188 25 25 3-88 3-88
12 КЛН 171,4 МС-2 171,4 105 40 625 188 185 185 3-88 3-88
13 КЛН 187,3 МС-1 187,3 146 40 320 188 25 25 3-88 3-88
14 КЛН 187,3 МС-2 187,3 146 40 640 188 185 185 3-88 3-88
15 КЛН 190,5 МС-1 190,5 146 60 355 260 25 25 3-117 3-117
16 КЛН 190,5 МС-2 190,5 146 60 675 260 185 185 3-117 3-117
17 КЛН 196,9 МС-1 196,9 146 60 360 260 25 25 3-117 3-117
18 КЛН 196,9 МС-2 196,9 146 60 680 260 185 185 3-117 3-117
19 КЛН 200,0 МС-1 200,0 146 60 365 260 25 25 3-117 3-117
20 КЛН 200,0 МС-2 200,0 146 60 685 260 185 185 3-117 3-117
21 КЛН 212,7 МС-1 212,7 146 60 410 296 25 25 3-117 3-117
22 КЛН 212,7 МС-2 212,7 146 60 630 296 185 185 3-117 3-117
23 КЛН 214,3 МС-1 214,3 140 60 415 296 25 25 3-117 3-117
24 КЛН 214,3 МС-2 214,3 140 60 735 296 185 185 3-117 3-117
25 КЛН 215,9 МС-1 215,9 140 60 415 296 25 25 3-117 3-117
26 КЛН 215,9 МС-2 215,9 140 60 735 296 185 185 3-117 3-117
27 КЛН 222,3 МС-1 222,3 140 60 420 296 25 25 3-117 3-117
28 КЛН 222,3 МС-2 222,3 140 60 740 296 185 185 3-117 3-117
29 КЛН 228,6 МС-1 228,6 140 60 425 296 25 25 3-117 3-117
30 КЛН 228,6 МС-2 228,6 146 60 745 296 185 185 3-117 3-117
31 КЛН 244,5 МС-1 244,5 170 70 520 380 38 38 3-152 3-152
32 КЛН 244,5 МС-2 244,5 180 70 895 380 225 225 3-152 3-152
33 КЛН 250,8 МС-1 250,8 180 70 530 380 38 38 3-152 3-152
34 КЛН 250,8 МС-2 250,8 180 70 900 380 225 225 3-152 3-152
35 КЛН 269,9 МС-1 269,9 180 70 545 380 38 38 3-152 3-152
36 КЛН 269,9 МС-2 269,9 180 70 920 380 225 225 3-152 3-152
37 КЛН 295,3 МС-1 295,3 180 70 570 404 38 38 3-152 3-152
38 КЛН 295,3 МС-2 295,3 180 70 945 404 225 225 3-152 3-152
39 КЛН 311,1 МС-1 311,1 180 70 590 404 38 38 3-152 3-152
40 КЛН 311,1 МС-2 311,1 180 70 965 404 225 225 3-152 3-152
41 КЛН 320,0 MC-1 320,0 180 70 580 404 38 38 3-152 3-152
42 КЛН 320,0 MC-2 320,0 180 70 955 404 225 225 3-152 3-152
43 КЛН 349,2 MC-1 349,2 180 70 610 404 38 38 3-152 3-152
44 КЛН 349,2 MC-2 349,2 180 70 985 404 225 225 3-152 3-152
