Трубы бурильные двойные к комплексам КГК



Трубы бурильные двойные легкосплавные ТБДЛ-75 и трубы бурильные двойные стальные ТБДС-73 к комплексам КГК предназначены для бурения скважин диаметром 84 и 93 мм глубиной до 300 м в породах II-V категорий по буримости с пропластками пород до VII категории по буримости при выполнении поисково-съемочных и геохимических работ, при геологическом картировании и разведке месторождений твердых полезных ископаемых.

Двойная бурильная легкосплавная труба ТБДЛ-75 состоит из концентрично расположенных наружной и внутренней труб из сплава Д16Т ГОСТ 18482-73. К наружной трубе с помощью цилиндрических резьб со стабилизирующими и гладкими конусами присоединены детали замка - ниппель и муфта из стали 40 ХН ГОСТ 4543-71.

Конструкция стальной двойной бурильной трубы ТБДС-73 аналогична конструкции трубы ТБДЛ-75 и отличается материалом наружной трубы - сталь «Д».

Бурение скважин осуществляется с гидротранспортом керна, доставляемого на поверхность по внутреннему каналу двойной бурильной колонны.

Глубина бурения трубами:

  • ТБДЛ-75 до 300 м
  • ТБДС-73 до 100 м

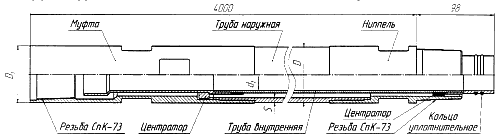

Рисунок 9. Труба бурильная двойная стальная к комплексу КГК

Таблица 18. Техническая характеристика бурильных двойных труб к комплексам КГК

Обозначение
типоразмера

Основные размеры, мм

Длина
трубы
L, м

Вес
трубы,
кг

Резьба
специальная
коническая

Тело трубы

Замок

Наружный
диаметр D

Толщина
стенки S

Наружный
диаметр D1

Внутренний
диаметр d1

ТБДЛ-75

75

7

75

56,5

4,098

25,3

СпК-73

ТБДС-73

73

6

75

56,5

4,098

48,2

СпК-73

Таблица 19. Механические свойства материала тела трубы и замка

Наименование параметров

Значение параметров(не менее)

ТБДС - 73

ТБДЛ - 75

Тело трубы,
сталь Д

Детали замка,
сталь 40ХН

Тело трубы,
сплав Д16Т

Детали замка,
сталь 40ХН

Временное сопротивление σв, МПа (кгс/мм2)

539 (55)

882 (90)

390 (40)

882 (90)

Предел текучести при растяжении σm, МПа (кгс/мм2)

323 (33)

686 (70)

255(26)

686 (70)

Относительное удлинение, %

16

15

12

15

Твердость сердцевины, HRC

-

26

-

26

Примечание:

  1. Механические свойства материала деталей объёмной термообработки (улучшения).
  2. Поверхностная твёрдость после закалки ТВЧ закалочных мест деталей замка - min 40-45HRC.

Возможно комплектование комплексов КГК-100, КТК-300 запасными частями и инструментом.



Трубы керноприемные (БИ 109-395-000, БИ 109-395-000.01)

Трубы керноприемные служат для соединения породоразрущающего инструмента с бурильными трубами и содержат устройства для скалывания керна. Используются в комплексах КГК-100 и КГК-300.



Коронки для бурения типа КГ-84 МС, КГ-93 МС

Коронки буровые предназначены для вращательного бурения скважин с гидротранспортом керна в породах II-IV категорий по буримости с пропластками до VII категории в количестве не более 15% от объёма бурения и применяются при бурении пород на буровых комплексах КГК.

Источник: "Каталог геологоразведочного инструмента
ОАО "Завод бурового оборудования", г. Оренбург
