Регулирующие клапаны 25с52нжМ (НО) и 25с54нжМ (НЗ)

Клапаны регулирующие с пневматическим мембранным исполнительным механизмом фланцевые стальные 25с52нжМ (НО) и 25с54нжМ (НЗ) предназначаются для трубопроводов, транспортирующих жидкие и газообразные среды при рабочей температуре до 450° С. Технические требования регламентированы ГОСТ 12893—67.

К трубопроводу присоединяются фланцами, размеры которых установлены ГОСТ 12823—67. Клапаны на трубопроводах могут устанавливаться в любом рабочем положении. Управление клапанами дистанционное при помощи сжатого воздуха.

Полный ход плунжера происходит при изменении командного давления воздуха от 0,02 до 0,1 МПа. В процессе эксплуатации на клапанах допускаются перепады давлений среды Δр. Пропускная характеристика (линейная или равнопроцентная) указывается при заказе.

Корпус и крышка изготовляются из углеродистой стали 25Л-II, плунжер, шток и седла — из стали 20X13, прокладка — из паронита, в качестве набивки сальника используется пропитанный асбест. Клапаны испытываются на прочность при пробном давлении рпр= 9,6 МПа.

Допускается рабочее давление pр= 2,6 МПа при рабочей температуре среды tp = 450° С.

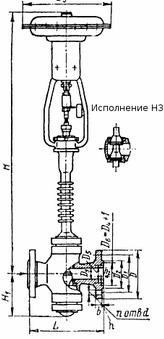

	Dy, мм	L	Н	Н1	D3	KVy	К V60	Масса, кг
						м3/ч
	25	210	755	90	250	16	10	32
	40	260	880	140	310	40	25	50
	50	300	900	160	310	63	40	56
	80	380	1080	210	380	160	100	98
	100	430	1310	285	460	250	160	140
	150	550	1370	355	460	630	400	230
	200	650	1740	455	570	1000	360	430
	250	780	1810	530	570	1600	1000	655
	300	900	1875	600	570	2500	1600	1005
	* С мембранным исполнительным механизмом, без дублера и позиционера.
