Клапаны смесительные 27ч905нж

Клапаны смесительные трёхходовые с электромоторным исполнительным механизмом фланцевые чугунные на рабочее давление рр = 0,6 МПА

Клапаны смесительные трёхходовые с электромоторным исполнительным механизмом фланцевые чугунные на рабочее давление 27ч905нж предназначаются для трубопроводов, транспортирующих воду и другие неагрессивные жидкости при температуре до 150°С.

К трубопроводу присоединяются при помощи фланцев на ру = 1,6 МПа по ГОСТ 1235—67. Клапаны устанавливаются на горизонтальном трубопроводе вертикально, приводом вверх.

Служат для смешения двух жидких сред при линейной характеристике смешения. Имеются плунжеры с неравновеликими окнами (φр = 0,174). По особому заказу могут быть изготовлены с плунжером, имеющим равновеликие окна (δр = 1) или неравновеликие окна с соотношением площадей δ≠0,174. В процессе эксплуатации на клапане допускается перепад давлений до 0,1 МПа. Нормальная эксплуатация клапана обеспечивается при температуре окружающего воздуха до 50°С и влажности не более 85%.

Управление клапаном дистанционное с помощью электромоторного исполнительного механизма ПР-1М мощностью 50 Вт, работающего от сети напряжением 220 В. Плунжер изготовляется из стали 12X17, седла — из стали 20X13 корпус и крышка — из чугуна, прокладка — из паронита, в качестве набивки сальника используется пропитанный асбест.

Клапаны испытываются на прочность при пробном давлении рпр = 0,9 МПа. Допускается рабочее давление рр = 0,6 МПа при рабочей температуре среды tр ≤150° С.

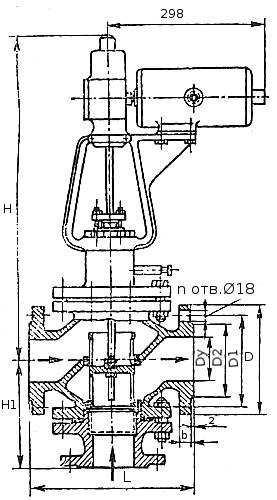

Технические характеристики клапанов смесительных 27ч905нж


Dy, мм

L

H

H1

KVy, м3

Масса
( с ЭИМ, кг)

мм

Номер
плунжера

1

2

3

50

230

515

170

35

23

12

46

80

310

580

196

80

53

27

68,3

100

350

592

215

140

93

47

91,6
