Клапаны обратные 16кч11р и 16кч11к

Клапаны обратные подъёмные муфтовые из ковкого чугуна на ру = 1,0 МПа

Клапаны обратные подъёмные муфтовые из ковкого чугуна 16кч11р и 16кч11к предназначаются для трубопроводов, транспортирующих воду при рабочей температуре до 50° С. Технические требования регламентированы ГОСТ 11823—74.

Клапаны присоединяются к трубопроводу при помощи резьбовых муфт с дюймовой трубной резьбой, размеры которых установлены ГОСТ 6527—68. Клапаны устанавливаются на горизонтальном трубопроводе крышкой вверх. Среда подается под золотник.

Корпус и крышка изготовляются из ковкого чугуна, прокладка — из картона. Уплотнение запорного органа в клапанах 16кч11р обеспечивается применением в золотнике уплотнительного кольца из резины, в клапанах 16кч11к — из кожи. Условное давление ру= 1,0 МПа, пробное давление рпр= 1,5 МПа, рабочее давление допускается до рр= 1,0 МПа при рабочей температуре среды tp ≤°50 С.

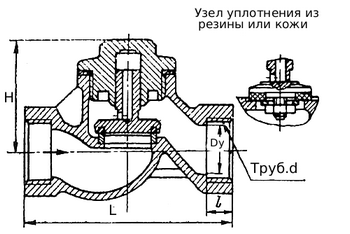

Технические характеристики обратных клапанов 16кч11р и 16кч11к


Dy, мм

L

H

l

Резьба
трубная d,
дюймы

Масса, кг

мм

15

90

55

12

½

0,5

20

100

60

14

¾

0,8

25

120

65

16

1

1

32

140

75

18

1,8

40

170

90

20

3

50

200

100

22

2

4
