Классификация трубопроводной арматры по конструктивным типам

Описание трубопроводной арматуры

Задвижкатрубопроводная арматура, в которой запирающий элемент перемещается возвратно-поступательно перпендикулярно направлению потока рабочей среды. Используется преимущественно в качестве запорной арматуры: запирающий элемент находится в крайних положениях "открыто" и "закрыто". На рис. 1.2, 1.3 представлены общий вид и конструкция задвижки.

Вентильтрубопроводная арматура, в которой запирающий или регулирующий элемент перемещается возвратно-поступательно параллельно оси потока рабочей среды в седле корпуса арматуры. На рис. 1.4, 1.5 представлен общий вид и конструкция вентиля.

Кран — трубопроводная арматура, в которой запирающий или регулирующий элемент имеет форму тела вращения или его части; поворачивается вокруг своей оси, перпендикулярно расположенной по отношению к направлению потока рабочей среды. На рис. 1.6, 1.7 представлен общий вид и конструкция крана.

Затвор — совокупность подвижной (золотник, диск, клин, шибер, плунжер и др.) и неподвижной частей запирающего или регулирующего элемента арматуры, изменяющая площадь проходного сечения.

Затвор (затвор дисковый) — трубопроводная арматура, в которой запирающий или регулирующий элемент имеет форму диска и поворачивается вокруг оси, перпендикулярной к оси трубопровода. На рис. 1.8, 1.9 представлен общий вид и конструкция затвора дискового.

Запорный клапан — это вид трубопроводной арматуры, предназначенный для перекрытия потока рабочей среды.


Рис. 1.2. Общий вид клиновой задвижки ALV-1 с проходом Dy 6-1000 мм.

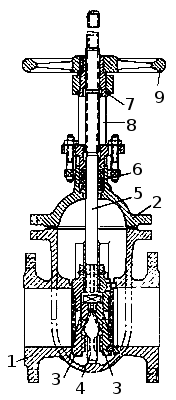

Рис. 1.3. Задвижка с проходом Dу до 400 мм для жидкости и пара при температуре до 225 °С и давлении до 1 Мпа: 1 — корпус; 2 — крышка; 3 — диск; 4 — клин; 5 — шпиндель; 6 — сальник; 7 — втулка; 8 — кронштейн; 9 — маховик.

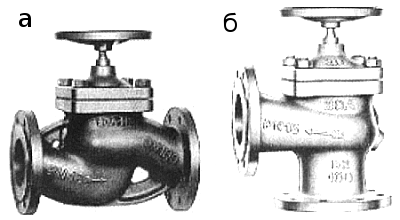

Рис. 1.4. Общий вид вентиля: а) — без изменения направления движения рабочей среды; б) — с изменением направления рабочей среды на 90°.

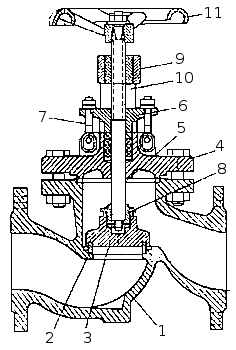

Рис. 1.5. Вентиль с проходом Dy 100, 125, 150 и 200 мм, применяемый на трубопроводах для воды и пара при температуре до 225 °С и давлении до 1,6 Мпа: 1 — чугунный литой корпус; 2 — уплотнительное кольцо; 3 — золотник; 4 — крышка; 5 — шпиндель; 6, 8, 9 — втулка; 7 — болт; 10 — кронштейн; 11 — маховик.


Рис. 1.6. Общий вид шарового крана AL 18 с проходом Dy 50 — 1200мм.

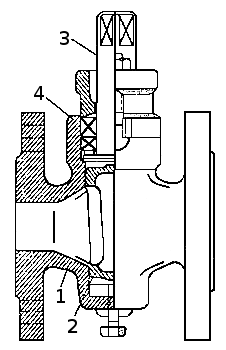

Рис. 1.7. Кран с проходом Dу 40, 50 и 70 мм, применяемый на средах температурой до 100 °С и давлением до 1 Мпа: 1 — корпус; 2 — пробка; 3 — шпиндель; 4 — сальник.


Рис. 1.8. Затвор дисковый DE 16 с проходом Dy 25-200 мм и давлением до 1,6 Мпа.

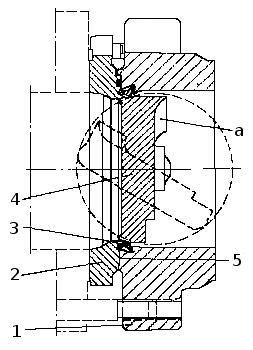

Рис. 1.9. Дисковый затвор с эластичным уплотнительным кольцом в корпусе: 1 — корпус; 2 — прижимной фланец; 3 — уплотнительное кольцо; 4 — диск; 5 — резиновое уплотнительное кольцо круглого сечения.
