Клин модернизированный КОС

Клин с модернизированным закрепляющим устройством

В объединении «Сосновгеология» разработано два варианта стационарных клиньев, применяемых при производстве буровых работ:

Клин с модернизированным закрепляющим устройством, в котором для клина КОС имеются два узла раскрепления, срабатывающие независимо друг от друга (рис. 4.4).

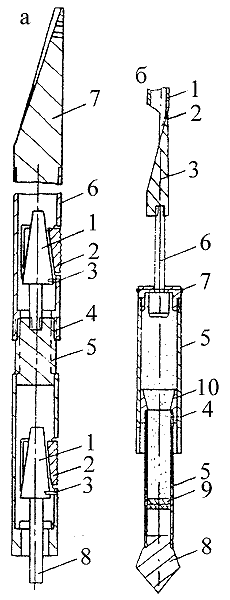

Рис. 4.4. Клинья стационарные «Сосновгеология».
а -  с двумя узлами раскрепления: 1 -  конус; 2 -  плашка; 3 -  штифт срезной; 4 -  втулка; 5 -  вал; 6 -  удлинитель; - желоб (ложок) отклоняющий; 6 - с телескопическим контейнером: 1 -  переходник; 2, 4, 7 — штифты срезные; 3 -  желоб клина; 5 -  трубные патрубки; 6 -  плунжер; 8 - конус распорный; 9 -  пробка; 10 -  герметизирующий элемент


Устройство состоит из двух раскрепляющихся конусов 1, плашек 2, срезных штифтов 3, шлицевой втулки 4 и вала 5. Через удлинитель 6 устройство соединяется с ложком 7. После ориентации и постановки на забой штоком 8 происходит раскрепление нижнего узла. Это обеспечивает закрепление клина в двух сечениях ствола скважины при значительной разнице в его разработке (до 10 - 15 мм).

Клин с раскрепляющим устройством

Клин с раскрепляющим устройством в виде телескопического контейнера (а.с. 1283349), в котором на забой доставляется БСС, для забуривания дополнительных стволов в кавернозных скважинах. Клин состоит из переходника 1, штифта 2, связанного с желобом 3, контейнера из двухтрубного корпуса 5, 10, плунжера 6 с профильным сечением, на один конец которого закреплен желоб 5, а другой с поршнем расположен внутри контейнера и зафиксирован срезной шпилькой 7. Узел раскрепления выполнен в виде распорного конуса 8 на нижнем конце внутренней трубы контейнера 5, имеющей отверстия, выше которых установлена пробка 9. Каждая трубчатая секция 5 снабжена герметизирующими элементами 10.

При установке этого клина в скважине осуществляется его двойное раскрепление: механическое конусом 8 и БСС из контейнера, что позволяет начинать забуривание ствола в относительно твердых породах практически сразу после его постановки, а в сильно кавернозных породах после затвердения смеси.

Стационарный клин типа Холл-Роу получил в зарубежной практике наибольшее распространение. Выпускается несколько модификаций клиньев различных диаметров (рис.4.5), в том числе с подачей на забой цементного раствора (схема 1) и различных механических вариантов раскрепления (схемы 2 - 6). Для отбуривания ствола в новом направлении от клина типа Холл-Роу малого диаметра наиболее широко применяется компоновка с алмазным долотом типа «бычий нос» и установленным выше конусным алмазным расширителем или обычным расширителем; диаметр расширителей соответствует диаметру скважины, а долота - на один порядок меньше. Один из примеров состава компоновок приведен в табл. 4.3.

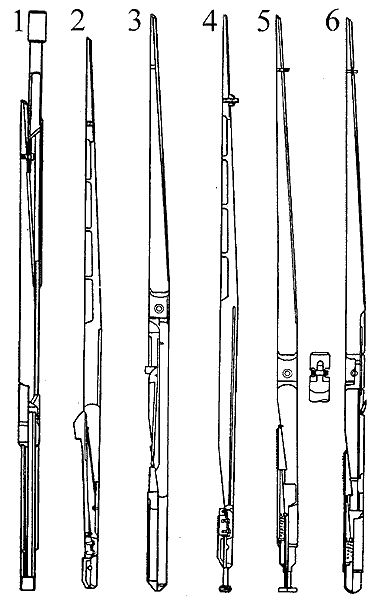

Рис. 4.5. Комплекс клиньев стационарных типа Холл-Роу (США).1 - с подачей цементного раствора, 2 – 6 - с механическими системами раскрепления.
