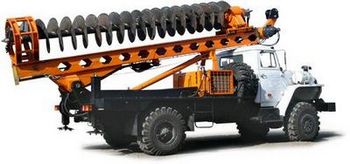

Машина бурильно-шнековая МБШ-518

Машина бурильно-шнековая МБШ-518

Машина бурильная шнековая МБШ-518 - альтернативная разработка бурильной машины МРК-750. Установка оснащена подвижным вращателем, гидравлическим приводом вращения бурильного инструмента. Предназначена для бурения скважин в не мерзлых, с сезонным промерзанием и вечномёрзлых грунтах I-IV категории по СНиП IV-2-82 при отсутствии валунов, в промышленном и гражданском строительстве. Эксплуатация бурильной шнековой машины МБШ-518 допускается в районах с умеренным климатом в интервале температур окружающего воздуха от - 40оС до + 40оС.

Использование в качестве базового шасси автомобиля «Урал-43206» имеет ряд преимуществ:

  • высокий уровень проходимости, являющийся главной отличительной особенностью автомобилей семейства «Урал». Способность двигаться по бездорожью обеспечивается мощным двигателем, специальной конструкцией ведущих мостов и рядом других конструктивных особенностей;
  • надежность, простота технического обслуживания, высокая ремонтопригодность.

Конструктивные особенности бурильной мачты МБШ-518 позволяют устанавливать вращатель с увеличенным до 4000 кг•м крутящим моментом, что дает возможность увеличения глубины и диаметра бурения.

Гидравлический привод бурильного инструмента на МБШ-518 обеспечивает автоматическое регулирование скорости бурения, что упрощает процесс эксплуатации, по сравнению с механическим приводом машины МРК-750А4.

Применение цепного привода механизма подачи шнека в отличие от тросового привода на МРК-750А4, значительно повышает надежность МБШ-518 и снижает трудоемкость обслуживания.

В целом, применение современных подходов к конструированию машин, выбор материалов и комплектующих, обеспечивает дальнейшее расширение функциональных возможностей машины и использование различных технологий: бурение под защитой обсадной трубы, бурение полыми шнеками, с использованием пневмоударника.

Может комплектоваться дополнительным оборудованием: сварочным генератором ГД-4004 и обсадным столом.

Технические характеристики машины бурильно-шнековой МБШ-518

Базовое шасси Урал-4320 (6х6)
Глубина бурения, м
   - шнеки 15
   - полые шнеки 20
Диаметр бурения, м
   - шнеки 0,50
   - полые шнеки 0,46
Максимальный продольный ход вращателя, м 5,3
Угол бурения, градусов 80...95
Тип основного бурильного инструмента снаряд буровой шнековый
Максимальный крутящий момент на бурильном инструменте, кН*м 14,7
Расчетная максимальная осевая нагрузка на бурильном инструменте при заглублении, кН 58,8
Расчетная максимальная осевая нагрузка на бурильном инструменте при выглублении, кН 68,6
Тип привода подачи бурильного инструмента Гидравлический
Тип привода вращения бурильного инструмента Гидравлический
Тип привода грузоподъемного механизма Гидравлический
Максимальная грузоподъемность кранового оборудования, кг 3000
Максимальная высота подъема грузового крюка, м 6.5
Время бурения скважины диаметром 0,5 м на глубину 5 м в не мерзлых грунтах III категории, мин 20
Частота вращения бурильного инструмента, об/мин 25-67
Преодолеваемый уклон в транспортном положении, градусов
   - продольный 15
   - поперечный 10
Масса полная, кг 13300
Распределение нагрузки на дорогу от машины, кгс
   - через шины колес переднего моста 5300
   - через шины колес задней тележки 12000
Габаритные размеры в транспортном положении, мм
   - длина 9100
   - ширина 2500
   - высота 3950
Габаритные размеры машины в рабочем положении, мм
   - длина 9300
   - ширина 2500
   - высота 8100
Максимальная допускаемая скорость передвижения (транспортная), км/ч 50
Обслуживающий персонал, чел 2
Удельный расход топлива в режиме бурения, литров/ч 17
