Инклинометры МИ-42У и МИ-ЗОУ конструкции

Назначение и устройство

Инклинометры МИ-42У и МИ-ЗОУ конструкции «Востказгеология» имеют аналогичное конструктивное устройство.

  • инклинометр МИ-42У обеспечивает измерение в одной точке пространственного положения скважины диаметром 46 мм и более до глубины 3500 м;
  • инклинометр МИ-30У может использоваться в скважинах 36 мм и более и, кроме того, для измерения скважин, буримых комплексами ССК-46 и больших диаметров при спуске прибора внутри колонны бурильных труб без подъема последних из скважины (рис. 4.33).

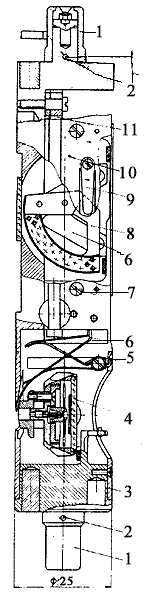

Рис. 4.33. Измерительный узел (0 - 90°) инклинометра МИ-ЗОУ «Востказгеологии».
1 - кремневые опоры; 2 - штифт; 3 - корпус; 4 - буссоль магнитная; 5 - пружина буссоли; 6 - пружины угломера; 7 - винт крепежный; 8 - угломер (зенитных углов); 9 - плоская пружина; 10 - траверса; 11 - ось-фиксатор.

Инклинометр МИ-42У состоит из следующих основных частей:

  • измерительных узлов (0 - 90 ) и (0 - 5 )
  • часового фиксирующего механизма
  • защитной гильзы
  • заводного ключа.

Инклинометр МИ-ЗОУ измерительного узла 0 - 5   не имеет.

Техническая характеристика инклинометров МИ-42У и МИ-ЗОУ

  МИ-42У МИ-ЗОУ
Диапазон измерения углов, градус:
        зенитных
        азимутальных


0 - 180
0 - 360

Погрешность измерения углов, градус:
        зенитных
        азимутальных (при 9 > 4°)
±0°30
±4
от -10 до +60
Диапазон рабочих температур, ºС 25
Максимальное гидростатическое давление на прибор, МПа 7 5
Масса, кг
Габаритные размеры, мм:
      наружный диаметр
      длина
42 30
1200

Измерительный узел (0 - 90 )

Измерительный узел (0 - 90 ) представляет собой несущую рамку, состоящую из корпуса 3, на торцах которой посредством штифтов 2 закреплены кремневые опоры 1, в которой вмонтированы измерительные элементы - угломер зенитных углов 8 и буссоль магнитная 4. Несущая рамка имеет форму вырезанного цилиндра для размещения буссоли и выполняет роль эксцентричного груза, так как в ее нижней части размещены три свинцовых груза и благодаря которым она устанавливается в апсидальной плоскости.

В средней части корпуса рамки в камере траверсы 10, закрепленной винтами 7, на кремневых втулках подвешен угломер 8, цапфы которого имеют боковую амортизацию плоскими пружинами 9 с винтами. Угломер является частью диска (~110°) с цилиндрическим выступом, на котором нанесена шкала 0 - 90°. Для увеличения чувствительности угломер также снабжен свинцовым грузом. Закрепление буссоли и угломера осуществляется пружинами 5, 6.

Измерение инклинометром осуществляется следующим образом. При заводе часового фиксирующего механизма несущая рама, угломер и стрелки буссоли находятся в свободном состоянии и под действием гравитационных и магнитных сил занимают определенное положение. При срабатывании фиксирующего механизма происходит постепенное перемещение штока 11 и всей промежуточной фиксирующей системы до соприкосновения кольца с тормозной системой 5, 6 несущей рамки и ее упора в амортизатор. Далее происходит срабатывание тормозных систем, обеспечивающее арретирование измерительных элементов.

Отсчет производится визуально после подъема прибора из скважины и его извлечения из защитной гильзы.

Измерительный узел (0 - 5°)

Измерительный узел (0 - 5°) смонтирован в трубчатом корпусе, в котором в верхней части размещена буссоль, составляющая одну систему с маятником-отвесом, внизу - фиксирующее устройство и резьба для соединения с часовым фиксирующим механизмом.

При спуске прибора в скважину на бурильных трубах для избежания их магнитного влияния на стрелку буссоли необходимо между гильзой инклинометра и бурильными трубами ввести разделительную немагнитную штангу длиной не менее 6 м, изготовленную из нержавеющих (сталь Х18Н10Т), латунных или дюралюминиевых труб.
