Пакеры гидромеханические типов ПГБ и ПГБ1 для башмака обсадной колонны

Пакеры гидромеханические типов ПГБ и ПГБ1

Пакеры типов ПГБ и ПГБ1 (рис. 11.10) предназначены для герметизации заколонного пространства скважины за башмаком промежуточной обсадной колонны и предотвращения разрушения цементного кольца за ним при ее дальнейшем углублении.

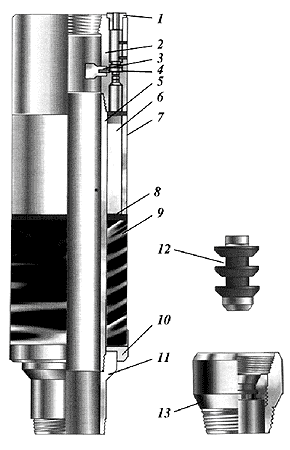

Рис. 11.10. Пакер гидромеханический типа ПГБ (ПГБ1) для изоляции башмака обсадной колонны:1 — пробка; 2 — корпус клапана; 3 — пробка срезная; 4   —   золотник; 5  — корпус пакера; 6 —  поршень кольцевой; 7 —  кожух; 8 —  фиксатор; 9 — пакерующий   элемент;    10    —    упор; 11— переводник; 12 — пробка продавочная;   13   —   патрубок   с   упорным кольцом.

Пакеры устанавливаются непосредственно над башмаком технической колонны и приводятся в действие в момент окончания процесса цементирования скважины.

Конструктивная простота пакера сочетается с технологичностью его применения при креплении скважин промежуточными обсадными колоннами. В отличие от ПГБ пакер типа ПГБ1 снабжен специальным башмачным патрубком для цементирования обсадных колонн с двумя продавочными пробками.

Технические характеристики пакеров типа ПГБ

Разработан размерный ряд пакеров типа ПГБ (ПГБ1) для обсадных колонн диаметром от 219 до 340 мм. Основные технические характеристики пакеров типа ПГБ приведены в табл. 11.10.

Таблица 11.10 Технические характеристики пакеров типа ПГБ

Тип пакера Диаметр обсадной колонны, мм Наружный диаметр пакера, мм Внутренний диаметр пакера, мм Длина пакера, мм
ПГБ -219 219,1 250 195 2860
ПГБ -245 244,5 275 220 2860
ПГБ -273 273,1 305 250 2860
ПГБ -299 298,5 335 275 2860
ПГБ -324 323,9 360 300 2860
ПГБ -340 339,7 375 315 2860
