Пакер ПРС-195

Пакер ПРС-195

Пакер разбуриваемый сменный типа ПРС-195 (рис. 11.18) предназначен для применения совместно с гидравлической головкой из комплекта пакера в качестве уплотнителя для разобщения затрубного пространства при изоляции зон поглощения в скважинах диаметром 216 мм.

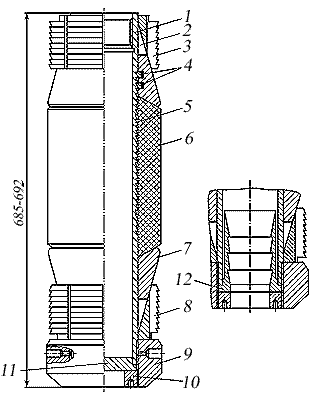

Рис. 11.18. Пакер типа ПРС-195:
1 — резьба присоединительная трапецеидальная; 2 — клиновая втулка верхняя; 3, 8 — плашки якорные; 4 — кольца уплотнительные; 5 — ствол; 6 — уплотнитель пакера; 7 — втулка клиновая нижняя; 9 — башмак; 10 — кольцо стопорное; 11 — заглушка; 12 — седло для разделительной пробки.

Пакер состоит из ствола 5 с трапецеидальной присоединительной резьбой 1, выполненной на его верхнем конце. Снизу к стволу на резьбе присоединяется башмак 9 с заглушкой 11 и стопорное кольцо 10. На стволе установлены верхняя 2 (с уплотнениями 4) и нижняя 7 клиновые втулки, по которым движутся якорные плашки 3. Между клиновыми втулками 2 и 7 установлен уплотнитель 6, с помощью которого осуществляется пакеровка затрубного пространства скважины. Для обеспечения возможности применения пакера с открытым каналом, пакер комплектуется седлом 12 и пробкой для глушения канала ствола пакера после закачки цементного раствора в скважину.

Техническая характеристика пакера типа ПРС-195

Номинальный диаметр скважины, мм 216
Максимальный диаметр скважины, мм 224
Наружный диаметр манжеты, мм 195±1
Диаметр проходного сечения ствола, мм 95
Диаметр проходного сечения седла, мм 70
Типоразмер присоединительной резьбы для свинчивания с гидроголовкой Трапецеидальная однозаходная левая
Tr 100×5 LH по ГОСТ 9884-81
Давление внутри ствола призапакеровке пакера с заглушенным каналом ствола , МПа 7,5-9,0
Рабочая вода, буровой или цементный растворы
Климатическое исполнение пакера УХЛ2
Температура окружающей среды при хранении пакера, °С От —50 до +50
Габаритные размеры, мм:
     длина
     диаметр

685-692
200
Масса пакера, кг 31
