Пакеры заколонные гидравлические типов ПЗГ и ПГМ

Пакер типа ПЗГ (рис. 11.5) предназначен для установки в составе обсадной колонны как в интервале цементирования, так и вне его, для обеспечения надежной изоляции продуктивных пластов. Кроме функции разобщения пластов и предотвращения межпластовых перетоков жидкостей и   газа   пакер   обеспечивает   оптимальные   условия   для   формирования цементного кольца в прилегающей к пакеру зоне затрубного пространства. В частности, исключает возможность проникновения газа и агрессивных жидкостей в твердеющую тампонажную смесь, центрирует обсадную колонну в скважине и вызывает образование над ним зоны седиментационного уплотнения смеси

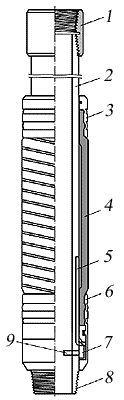

Рис. 11.5. Пакер типа ПЗГ:  1 — муфта обсадной колонны; 2 — корпус; 3 — подвижный обжимной стакан; 4 — уплотнительный элемент; 5 — канал для подвода жидкости; 6 — неподвижный обжимной стакан; 7 — узел клапанный; 8 — резьба обсадных труб; 9 — полый срезной штифт.

В составе обсадной колонны, при необходимости, может быть больше одного пакера типа ПЗГ. Пакер может быть использован отдельно, а также совместно с муфтой ступенчатого или манжетного цементирования.

Пакер типа ПЗГ состоит из корпуса 2, на обоих концах которого выполнены присоединительные резьбы обсадных труб по ГОСТ 632 — 80. Сверху к корпусу навинчивается муфта 1. На корпус установлен уплотнительный элемент 4, крепление которого осуществляется с помощью подвижного 3 и неподвижного 6 обжимных стаканов. Фиксация нижнего стакана осуществляется с помощью полого срезного штифта 9, в котором установлен клапанный узел 7, используемый для подачи жидкости к каналу 5 подвода жидкости под уплотнитель.

По своему назначению и способу приведения в действие пакер типа ПКЗ аналогичен серийному пакеру типа ПГП и отличается меньшей длиной, весом, отсутствием в проходном канале подвижных деталей, которые могут быть сдвинуты или повреждены в процессе эксплуатации. Кроме того, отличительной особенностью этого пакера является возможность его использования вне зоны цементирования, пакеровка давлением, не превышающим допустимого для уплотнительного элемента и возможность ступенчатой пакеровки с разрывом во времени после цементированияПакер типа ПЗГ создан для обсадных колонн диаметром 140, 146, 168 и 178 мм. Основные параметры пакера типа ПЗГ приведены в табл. 11.5.

Таблица 11.5 Технические характеристики пакеров типа ПЗГ

Показатель	ПЗГ -140-1 ПЗГ -140-2 ПЗГ -140-3	ПЗГ -146-1 ПЗГ -146-2	ПЗГ -168-1 ПЗГ -168-2 ПЗГ -168-3	ПЗГ -178-1 ПЗГ -178-2
Наружный диаметр, мм, не более	177 177 172	177 177	200 198 200	203 209
Диаметр проходного канала, мм, не менее	120 124 120	126 130	144 144 150	155 155
Максимальный перепад давления между разобщенными пакером зонами, МПа	17,5 17,5 12,0	17,5 12,0	17,5 12,0 12,0	15,0 12,0

Пакер типа ПЗМ предназначен для обеспечения высокой технологичности изоляции продуктивного пласта перед гидравлическими разрывами или нагнетанием вытесняющих агентов при особо интенсивных режимах эксплуатации скважин.
